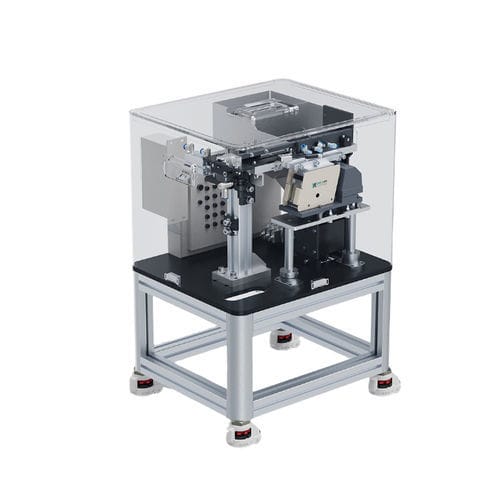

Unidad de alimentación de tornillo

para e para elementos de ensamblajecon elevadorpara equipamiento electrónico

Descripción general
Los alimentadores escalonados emplean una agitación de baja amplitud y ciclos cortos para transportar tornillos con suavidad, preservando los recubrimientos y los fijadores de rosca aplicados previamente. Se usan ampliamente cuando se requieren altos niveles de limpieza y un manejo mínimo, por ejemplo en líneas de montaje de baterías, motores y equipos electrónicos.

Funciones principales / puntos destacados

• Elevación por pasos para indexado preciso de piezas
• Protección de tornillos con recubrimiento o adhesivo
• Alimentación limpia y de baja contaminación, adecuada para PCBA y ensamblajes sensibles
• Funcionamiento estable y fiable en continuo

Indicadores clave de rendimiento

• Tasa de alimentación de tornillos: 59 piezas/min
• Ruido operativo máximo: 64 dB
• Longitud máxima de tornillo admitida: 25 mm

Características y ventajas

• Diseñado para escenarios de alta limpieza: minimiza polvo y contaminantes.
• Manipulación suave que protege superficies recubiertas o capas adhesivas.
• Baja amplitud de vibración que reduce el riesgo de daños frente a tolvas vibrantes.
• Construcción optimizada para reducción de ruido (la documentación indica valores de hasta 65 dB en condiciones optimizadas).
• Contador integrado de tornillos para monitorización de cantidades y control de proceso.
• Alta eficiencia de salida — rendimiento declarado hasta 60 piezas/min en condiciones especificadas.
• Varios diseños de escape disponibles para adaptarse a distintos tipos de tornillo.
• Componentes duraderos y resistentes al desgaste para una larga vida útil.
• Baja tasa de atascos para soportar líneas de alimentación automatizadas continuas.

Flujo de trabajo
Los esquemas ilustrados muestran el flujo de alimentación del alimentador escalonado y los puntos de interacción con equipos de apriete o ensamblaje aguas abajo, facilitando la integración en celdas de producción automatizadas.

Marco del sistema
Presentado como un módulo dentro de una familia de sistemas automáticos de alimentación de tornillos, con diagramas que indican interfaces mecánicas, conexiones de señal y neumáticas para la integración con líneas de alimentación y módulos de apriete.

Aplicaciones relacionadas

• Ensamblaje de trenes de potencia para automoción
• Repuestos y componentes automotrices
• Controladores de motor
• Ensamblaje de baterías
• Electrónica de consumo
• Maquinaria de construcción
• Electrodomésticos

Especificaciones técnicas

• Tasa de alimentación de tornillos: 59 piezas/min
• Ruido operativo máximo: 64 dB
• Longitud máxima de tornillo: 25 mm
• Eficiencia de salida de tornillos (declarada): hasta 60 piezas/min
• Diseño optimizado contra ruido (documentación: hasta 65 dB en condiciones optimizadas)
• Protección para tornillos recubiertos o con adhesivo
• Distintos diseños de escape disponibles
• Contador integrado de tornillos para control de cantidades
• Construcción duradera y resistente al desgaste
• Baja tasa de atascos para alimentación continua fiable
