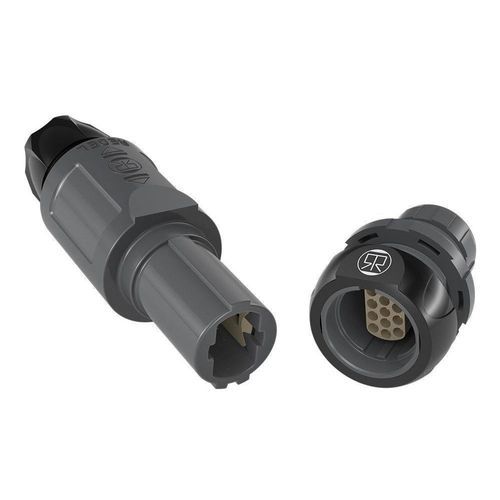

Conector de plástico REDEL SP

de resinaIP50IP68

Descripción general del producto
La Serie REDEL SP lleva la conectividad de alto rendimiento al siguiente nivel, combinando ligereza, densidad de contacto excepcional y un diseño ergonómico y fácil de manejar. Ahora mejorada con un sellado IP68 sin resina, garantiza una protección sin compromisos en las condiciones más exigentes. Fabricada con PPSU aprobado por la FDA, la Serie REDEL SP resiste la esterilización repetida, los agentes de limpieza agresivos y los entornos exigentes, ofreciendo una fiabilidad duradera en robótica médica, equipos de diagnóstico, instrumentos de campo y sistemas UAV. Su sistema de cierre interno Push-Pull patentado garantiza un acoplamiento seguro e intuitivo, mientras que el diseño modular de inserciones ofrece flexibilidad para necesidades cambiantes. REDEL SP: donde la precisión suiza se encuentra con la resistencia probada, asegurando un rendimiento seguro y sin interrupciones donde la fiabilidad es lo más importante.

Diseñada para la fiabilidad. Pensada para la confianza.

• Sellado IP68 sin resina: Hermético al agua y al polvo cuando está acoplado, sin necesidad de resinas.
• Push-Pull interno patentado: Protege los diseños y preserva la integridad del sistema contra imitaciones.
• Alta densidad de contacto: Hasta 22 contactos en Ø15.5 mm.
• Duradera y fiable: Construcción en PPSU, resistente a la esterilización y a la limpieza agresiva.
• Diseño único: Sistema de inserción de contactos flexible.
• Resistencia mecánica reforzada a los golpes: Asegura una durabilidad excepcional y una vida útil prolongada del producto.

Características clave

• Sistema de cierre interno push-pull patentado
• Amplia gama de codificación de llaves y colores para configuraciones seguras en entornos críticos
• Acoplamiento a ciegas fuerte usando 3 llaves guiadas
• Conformidad RoHS / Reconocimiento UL
• Para rango de cables de ø 2.5 mm a ø 7.5 mm
• IEC60601-1: calificado para ESD (15kV)
• Hecho de PPSU (polifenilsulfona) para mayor resistencia a la esterilización

Aplicaciones principales

• Médico: Dispositivos de diagnóstico portátiles o móviles, equipos de laboratorio que manejan fluidos o gases sensibles, sistemas de purificación o filtración de agua, aplicaciones alimentarias y farmacéuticas limpiadas con lavado a alta presión, robots médicos o sensores que operan en entornos limpios.
• Prueba y Medición: Bancos de prueba al aire libre en entornos industriales no controlados, pruebas integradas, sensores de campo temporales.
• UAV / Drones: Diseñado para misiones sensibles al peso y condiciones ambientales adversas, ofreciendo protección contra el clima, el polvo y las salpicaduras (IP68), junto con un rendimiento fiable y una resistencia superior a los golpes.

Experiencia en ensamblaje de cables
En entornos médicos, la precisión, la fiabilidad y el cumplimiento no son negociables. Lograr una solución IP68 perfectamente sellada no se trata solo del conector, requiere soluciones avanzadas de cables y experiencia en cableado que solo LEMO puede proporcionar.

• Cables médicos personalizados: BioCompatic® diseñado para flexibilidad, biocompatibilidad, resistencia a la esterilización e integridad de la señal.
• Servicios de ensamblaje e integración de cables: La tecnología de sellado innovadora utiliza un kit de sujeción de cables, eliminando los procesos tradicionales de encapsulado o resina que pueden ser incompatibles con las estrictas regulaciones médicas. El resultado es una solución robusta, repetible y totalmente compatible que simplifica el ensamblaje sin comprometer la seguridad o el rendimiento.

Beneficios clave del ensamblaje de cables

• Ahorro de tiempo y ensamblaje eficiente
• Totalmente compatible con los requisitos médicos
• Fiabilidad y seguridad mejoradas
• Flujo de trabajo optimizado y estandarizado

Respaldado por una fabricación certificada ISO 13485, nuestros sitios de ensamblaje entregan arneses plug-and-play compatibles con las regulaciones, diseñados para optimizar la eficiencia del flujo de trabajo y asegurar un rendimiento a largo plazo en aplicaciones médicas críticas.

Protección de interfaces críticas — Incluso cuando están desconectadas
Las tapas herméticas REDEL SP protegen las interfaces críticas de la humedad, el polvo y la contaminación, asegurando higiene, fiabilidad y una vida útil más larga del equipo.

Características técnicas
Resistencia mecánica
> 5000 ciclos de acoplamiento
Índice de protección de ingreso (acoplado)
IP50/
IP68 hermético (2 metros/2 horas)
Material de la carcasa
PPSU (Polifenilsulfona)
Rango de temperatura de trabajo
-50°C/+170°C
Esterilización
Vapor / ETO
Ciclos de autoclave
> 100 veces (IP50) / > 20 veces (IP68)
Descarga de contacto y aire ESD
IEC 61000-4-2 : 15 kV DC
Tamaño máximo del cable
AWG 18 (Contacto de crimpado) AWG 20 (Contacto de soldadura)

Características / Especificaciones técnicas

• Sellado IP68 sin resina
• Sistema de cierre interno Push-Pull patentado
• Alta densidad de contacto (hasta 22 contactos en Ø15.5 mm)
• Construcción en PPSU, aprobado por la FDA, resistente a la esterilización y a los agentes de limpieza agresivos
• Amplia gama de codificación de llaves y colores
• Acoplamiento a ciegas fuerte usando 3 llaves guiadas
• Conformidad RoHS / Reconocimiento UL
• Rango de cables: ø 2.5 mm a ø 7.5 mm
• IEC60601-1: calificado para ESD (15kV)
• Resistencia mecánica: > 5000 ciclos de acoplamiento
• Protección de ingreso: IP50/IP68 (2 metros/2 horas)
• Rango de temperatura de trabajo: -50°C a +170°C
• Esterilización: Vapor / ETO
• Ciclos de autoclave: > 100 (IP50) / > 20 (IP68)
• ESD: IEC 61000-4-2 : 15 kV DC
• Tamaño máximo del cable: AWG 18 (Crimpado), AWG 20 (Soldadura)
