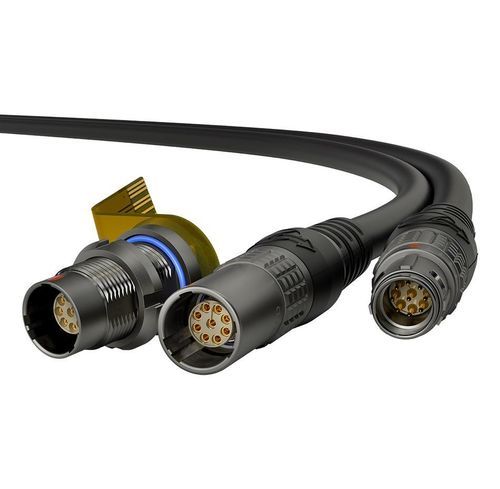

Conector híbrido OPTIMA D Series

de datosde alimentación eléctricapara la industria aeroespacial

Descripción del producto
La última innovación de LEMO, la serie OPTIMA D, combina ingeniería de alto rendimiento con un diseño compacto y ligero, diseñado para los entornos más exigentes. Desarrollado para defensa, aeroespacial y sistemas críticos, ofrece protección IP68 incluso cuando no está conectado, un robusto sistema de acoplamiento a ciegas de 5 espuelas y un diseño modular para una integración perfecta. Rigurosamente probado según la norma MIL-STD-810H, la serie OPTIMA D ofrece fiabilidad robusta y flexibilidad de diseño, todo en un formato compacto.

Optimizado para sistemas militares, aeroespaciales y tácticos
La serie D ofrece la solución de conectividad en miniatura ideal para aplicaciones portátiles por soldados, como radios, auriculares, cámaras y dispositivos de mejora visual. Diseñado con una resistencia excepcional a las vibraciones, también es la elección perfecta para aplicaciones de UAV o aeroespaciales.

Diseño compacto y en miniatura

• El enchufe sobremoldeado es un 25% más corto que la serie estándar de LEMO
• Los diámetros pequeños del enchufe optimizan la integración en espacios reducidos
• Alta densidad de contactos: hasta 32 contactos en un formato compacto

Rendimiento robusto y fiable

• Probado según MIL-STD-810H para resistencia a choques, vibraciones y entornos ambientales
• Sellado IP68 (20m/2h) incluso cuando no está conectado
• El blindaje EMI/RFI asegura una transmisión de señal limpia e ininterrumpida

Diseño modular para máxima flexibilidad

• Elección de sistemas de cierre de empuje-tirón o de liberación rápida
• El robusto sistema de acoplamiento a ciegas de 5 espuelas permite un acoplamiento seguro y preciso
• Disponible en cinco tamaños con múltiples configuraciones:
  • Alta velocidad (USB, Ethernet)
  • Potencia/señal multipolar
  • Soluciones coaxiales
• Integración mecánica fácil:
  • Montaje al ras en el recinto
  • Altura uniforme de PCB en todos los tamaños
• Tres modelos de enchufe para una adaptación del sistema simplificada

Características clave

• Tamaño compacto y diseño en miniatura
• Diseño robusto que soporta condiciones adversas
• Alta densidad de pines con una amplia variedad de combinaciones
• Rendimiento de sellado que garantiza fiabilidad en entornos húmedos, polvorientos o sumergibles
• Tratamiento de superficie oscuro y no reflectante con alta resistencia a la corrosión
• Mecanismo de bloqueo seguro incluso en entornos de alta vibración
• Cumple con MIL-STD-810H, asegurando rendimiento en las aplicaciones militares más exigentes

Características técnicas
Resistencia | > 5000 acoplamientos
Índice de Protección de Ingreso (acoplado) | IP68 (20m/2h) no acoplado
Material de la carcasa | Latón niquelado
Temperatura de funcionamiento mínima y máxima | -55°C/+150°C (enchufe)
-40°C/+90°C (enchufe y enchufe libre)
Niebla salina | 1000 horas
Vibración | 37.8g máx, 8 horas
Efectividad del blindaje | > 75 dB hasta 10 MHz
> 40 dB hasta 1 GHz

Servicios de ensamblaje de cables
LEMO ofrece soluciones completas que incluyen selección de cables, ensamblaje meticuloso de cables y servicios de sobremoldeado competentes:
• Soluciones personalizadas: Expertos en arneses de cables complejos y sobremoldeado de ensamblajes.
• Etiquetado privado: Marca personalizada para proyectos sensibles.
• Certificaciones: IPC-620, ISO 9001, AS9100, MIL-STD-810, y más.
• Soporte de principio a fin: Desde el diseño hasta la entrega, con un servicio oportuno y confiable.

Características / especificaciones técnicas

• Serie: Serie OPTIMA D
• Aplicación: Militar, Aeroespacial, Táctico, UAV, Electrónica portátil por soldados
• Protección: IP68 (20m/2h) incluso no acoplado
• Acoplamiento: 5 espuelas para acoplamiento a ciegas
• Probado según: MIL-STD-810H
• Densidad de contactos: hasta 32
• Carcasa: Latón niquelado
• Rango de temperatura: -55°C/+150°C (enchufe), -40°C/+90°C (enchufe y enchufe libre)
• Resistencia a la niebla salina: 1000 horas
• Vibración: 37.8g máx, 8 horas
• Efectividad del blindaje: >75 dB hasta 10 MHz, >40 dB hasta 1 GHz
• Sistemas de cierre disponibles: Empuje-tirón o liberación rápida
• Tamaños: Cinco, con múltiples configuraciones (USB, Ethernet, multipolar, coaxial)
