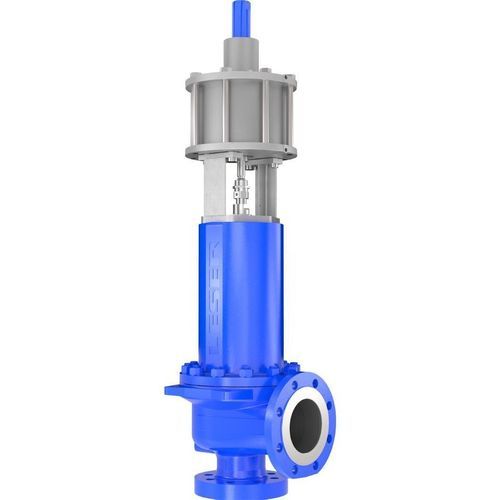

Amplificador neumático de presión de presión 712

Descripción del producto
Sistema de carga suplementario diseñado para permitir que los sistemas protegidos y las válvulas de seguridad operen más cerca de la presión máxima admisible (PB), posibilitando funcionamiento continuo hasta el 97 % de la presión de tarado. El sistema reduce la pérdida de medio, acorta los tiempos de apertura y cierre de la válvula, disminuye las emisiones sonoras y evita el 'simmering' antes de la actuación de la válvula de seguridad.

Principales ventajas

• Mayor productividad del proceso al permitir operación hasta el 97 % de la presión de tarado (PB)
• Menor pérdida de medio durante la actuación de la válvula de seguridad gracias a tiempos de apertura y cierre más cortos
• Reducción de emisiones sonoras por ciclos de válvula más rápidos
• Estanqueidad completa hasta la presión de tarado; la válvula de seguridad permanece estanca ante picos de presión por debajo de la presión de tarado
• Menor desgaste de la válvula de seguridad al eliminar el simmering antes de su respuesta

Aplicaciones e industrias

• Química y petroquímica
• Energía y centrales
• Papel y pasta
• Producción de urea y fertilizantes

La solución óptima para

• Operación hasta el 97 % de la presión de tarado
• Garantizar estanqueidad completa hasta la presión de tarado
• Sistemas con contrapasos también >50 %

Datos técnicos (tabla)
Presión ajustada (según CE): 0,1 - 250 barg | 1,5 - 3.626 psig
Presión ajustada (según ASME): 0,1 - 250 barg | 1,5 - 3.626 psig
Temperatura (según CE): -40 - 550 °C | -40 - 1.022 °F
Temperatura (según ASME): -40 - 538 °C | -40 - 1.000 °F
Capacidad: orificio D - T
Conexiones DIN EN 1092: DN 25 - DN 400
Conexiones ASME B16.5: NPS 1 a NPS 16
Clase de brida entrada DIN EN 1092: PN 10 - PN 400
Clase de brida entrada ASME B16.5: Class 150 - Class 2500
Material del cuerpo: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Diámetro de paso mínimo d₀: 14 - 295 mm | 0.55 - 11.61 in
Área de paso mínima A₀: 154 - 68.347 mm² | 0.239 - 105.938 in²
Material del fuelle: Acero inoxidable, INCONEL® 625LCF
Junta del asiento: Estanqueidad blanda, Metálica, Placa de sellado

Características / especificaciones técnicas

• Presión ajustada (CE): 0,1 - 250 barg | 1,5 - 3.626 psig
• Presión ajustada (ASME): 0,1 - 250 barg | 1,5 - 3.626 psig
• Temperatura (CE): -40 - 550 °C | -40 - 1.022 °F
• Temperatura (ASME): -40 - 538 °C | -40 - 1.000 °F
• Capacidad: orificio D - T
• Conexiones (DIN EN 1092): DN 25 - DN 400
• Conexiones (ASME B16.5): NPS 1 a NPS 16
• Clase de brida entrada (DIN EN 1092): PN 10 - PN 400
• Clase de brida entrada (ASME B16.5): Class 150 - Class 2500
• Material del cuerpo: múltiples opciones incluyendo 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 y grados AS/SA (p. ej. SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy))
• Diámetro de paso mínimo d₀: 14 - 295 mm | 0.55 - 11.61 in
• Área de paso mínima A₀: 154 - 68.347 mm² | 0.239 - 105.938 in²
• Material del fuelle: Acero inoxidable, INCONEL® 625LCF
• Junta del asiento: Estanqueidad blanda, Metálica, Placa de sellado
