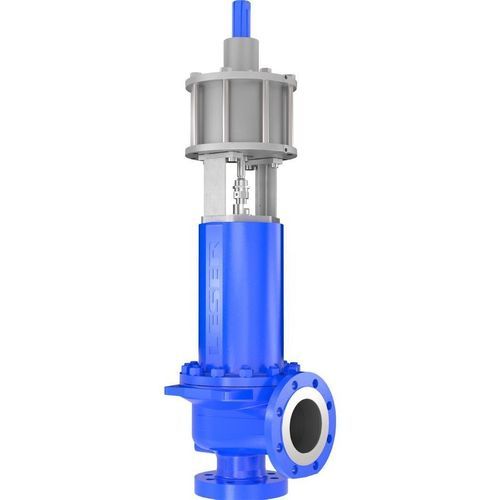

Sistema de carga neumático 714

Descripción del producto
Sistema suplementario de carga electro-neumático diseñado para operación segura hasta el 97 % de la presión máxima admisible (PB). El Tipo 714 permite un control preciso de la carga sobre la válvula de seguridad para minimizar fugas, ruido y desgaste, conservando la estanqueidad completa hasta la presión de ajuste. Adecuado para instalaciones industriales que requieren protección contra sobrepresiones y mayor disponibilidad operativa.

Beneficios clave

• Permite operar más cerca de la presión de ajuste (hasta 97 % PB), aumentando la productividad del proceso
• Reduce la pérdida de medio al acortar los tiempos de apertura y cierre de las válvulas de seguridad
• Disminuye las emisiones acústicas por una actuación más rápida de las válvulas
• Garantiza estanqueidad completa hasta la presión de ajuste, incluso ante picos de presión por debajo del punto de ajuste
• Reduce el desgaste de la válvula de seguridad al evitar el “simmering” antes de la actuación

Aplicaciones y sectores

• Química
• Energía
• Industria de la celulosa y el papel
• Producción de urea y fertilizantes

La solución óptima para

• Operar hasta el 97 % de la presión de ajuste
• Mantener estanqueidad completa a la presión de ajuste
• Sistemas con contrapresión superior al 50 %

Características técnicas Tipo 714 (tabla)
Presión de ajuste (según CE): 0,1 - 200 barg | 1,5 - 2.900 psig
Presión de ajuste (según ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
Temperatura (según CE): -40 - 550 °C | -40 - 1.022 °F
Temperatura (según ASME): -40 - 550 °C | -40 - 1.000 °F
Capacidad: Orificio D - T
Conexiones DIN EN 1092: DN 25 - DN 400
Conexiones ASME B16.5: NPS 1 a NPS 16
Clase de brida entrada DIN EN 1092: PN 10 - PN 400
Clase de brida entrada ASME B16.5: Class 150 - Class 2500
Material del cuerpo: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Diámetro mínimo de flujo d₀: 14 - 295 mm | 0.55 - 11.61 in
Área mínima de flujo A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
Material del fuelle: Acero inoxidable, INCONEL® 625LCF
Junta de asiento: Sellado blando, Metálico, Placa de sellado

Especificaciones técnicas

• Presión de ajuste (CE): 0,1 - 200 barg | 1,5 - 2.900 psig
• Presión de ajuste (ASME): 0,1 - 250 barg | 1,5 - 2.900 psig
• Temperatura (CE): -40 - 550 °C | -40 - 1.022 °F
• Temperatura (ASME): -40 - 550 °C | -40 - 1.000 °F
• Capacidad: Orificio D - T
• Conexiones (DIN EN 1092): DN 25 - DN 400
• Conexiones (ASME B16.5): NPS 1 a NPS 16
• Clase de brida entrada (DIN EN 1092): PN 10 - PN 400
• Clase de brida entrada (ASME B16.5): Class 150 - Class 2500
• Material del cuerpo: 0.6025, 0.7043, 1.0619, 1.4408, 1.7357; Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
• Diámetro mínimo de flujo d₀: 14 - 295 mm | 0.55 - 11.61 in
• Área mínima de flujo A₀: 154 - 68347 mm² | 0.239 - 105.938 in²
• Material del fuelle: Acero inoxidable, INCONEL® 625LCF
• Junta de asiento: Sellado blando, Metálico, Placa de sellado
