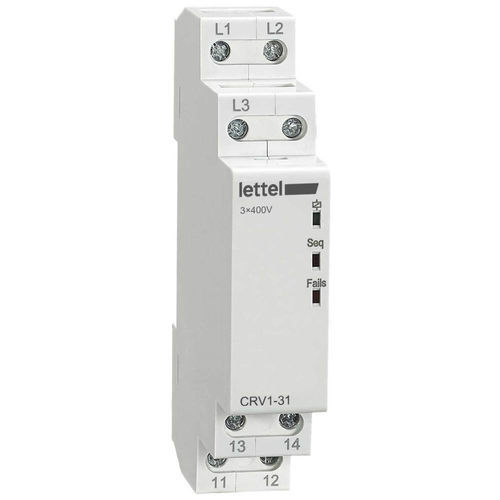

Relé de protección de ausencia de fases CRV1-31 series

de tensiónde fasestrifásico

El relé CRV1-31 conmuta cuando la tensión de una de las fases supera los umbrales mínimos o máximos y en caso de inversión de fase: - Eléctrico: CRV1-31: para red trifásica sin neutro Un = 400V. CRV1-31-230: para red trifásica sin neutro Un = 230V. CRV1-31N: para red tetra (trifásica + neutro) Un = 230/400V. - Contacto de salida: Contacto inversor unipolar 8A/250V. Retardo de disparo del relé de 2s. Histéresis 2%. - Físico: Carcasa de ancho de 1 módulo (18mm), montable en carril DIN. 3 LEDs para indicar el estado del relé, fallo de tensión, fallo de secuencia de fase. - El relé conmuta si: – La tensión de una de las fases alcanza los umbrales mínimos (75% Un) o máximos (125% Un) fijados, y ha transcurrido el retardo de 2s. – Inversión de fase. - Aplicaciones: El relé de protección de secuencia de fase y pérdida de fase se utiliza en paneles eléctricos terciarios e industriales. Su relé protege dispositivos y circuitos eléctricos de tensiones inapropiadas y alerta en caso de valor de tensión anormal o inversión de fase. - Conformidad: CE, RoHs, REACH. - Normas aplicables: EN 60255-1, EN 60255-26 & -27. Variantes y códigos de pedido: Código de pedido | Tipo de circuito | Producto en stock CRV1-31-230 | Trifásico 3x 230V AC | En stock CRV1-31 | Trifásico 3x 400V AC | En stock CRV1-31N | Tetrafásico 3x 230V AC | En stock - Características técnicas / especificaciones: - El relé conmuta si la tensión de fase alcanza los umbrales fijados (min 75% Un, max 125% Un) después de un retardo de 2s - Detección de inversión de fase - Contacto inversor unipolar 8A/250V - Histéresis: 2% - Montaje en carril DIN, 1 módulo (18mm) - 3 LEDs de estado (relé, fallo de tensión, fallo de secuencia de fase) - Conforme a CE, RoHs, REACH - Normas: EN 60255-1, EN 60255-26 & -27
