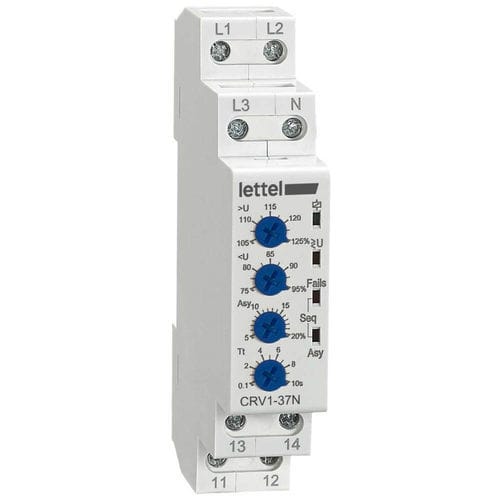

Relé de vigilancia de sobretensión CRV1-37

de fasesde ausencia de fasesde tensión

El relé CRV1-37 conmuta cuando el voltaje de una de las fases supera los umbrales mínimos o máximos, en caso de asimetría o inversión de fases: - Eléctricos: CRV1-37: para red trifásica sin neutro Un = 400V. CRV1-37N: para red tetra (trifásica + neutro) Un = 230/400V. - Contacto de salida: Contacto inversor unipolar 8A/250V. Retardo de disparo del relé ajustable de 0,1 a 10s. Histéresis 2%. - Físicos: Carcasa de ancho 1 módulo (18mm), montable en riel DIN. 4 LEDs para indicar el estado del contacto, el alcance de umbrales mini/máxi, el corte de fase y la asimetría. - Conmutación del relé: El relé conmuta bajo las siguientes condiciones: – El voltaje de una de las fases supera los umbrales mini o máxi establecidos (durante un tiempo superior al retardo), – Inversión de secuenciación de fases, – Ausencia de voltaje en una de las fases, – Diferencia de voltaje entre 2 fases superior al % establecido (asimetría). - Ajustes: Los numerosos ajustes del relé multifunción permiten adaptarse a todas las aplicaciones: - Umbral de voltaje mini ajustable de 75 a 95% Un - Umbral de voltaje máxi ajustable de 105 a 125% Un - Umbral de asimetría entre fases ajustable de 5 a 20% - Retardo de disparo del relé ajustable de 0,1 a 10s. - Aplicaciones: El relé de protección modular multifunción se utiliza en cuadros eléctricos terciarios e industriales. Su relé protege dispositivos y circuitos eléctricos de voltajes inapropiados y alerta en caso de valores de voltaje anormales, asimetría o inversión de fases. - Normas y certificaciones: Cumplimientos: CE, RoHs, REACH. Normas aplicables: EN 60255-1, EN 60255-26 & -27. Características / Especificaciones técnicas: - Modelos: CRV1-37 (trifásico sin neutro), CRV1-37N (tetra, trifásico + neutro) - Voltaje nominal: 400V (CRV1-37), 230/400V (CRV1-37N) - Contacto de salida: inversor unipolar 8A/250V - Retardo de disparo: ajustable de 0,1 a 10s - Histéresis: 2% - Carcasa: 1 módulo (18mm), riel DIN - Señalización: 4 LEDs (estado del contacto, umbrales mini/máxi, corte de fase, asimetría) - Umbral mini: 75 a 95% Un - Umbral máxi: 105 a 125% Un - Asimetría: 5 a 20% - Normas: CE, RoHs, REACH, EN 60255-1, EN 60255-26 & -27
