Sensor de corriente con bobina de Rogowski MTCR-100-1000

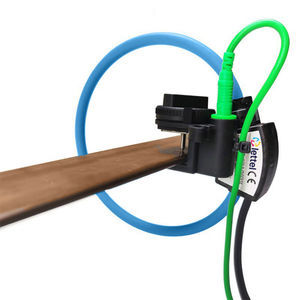

montado en panelde pinzamontado en electroducto

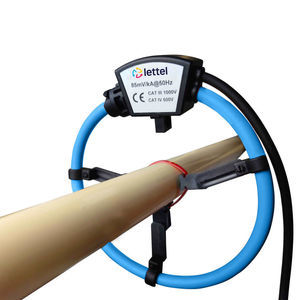

Los bucles Rogowski MTCR combinan precisión con facilidad de integración: - Eléctrico: El bucle de medición Rogowski MTCR-100-1000 mide un rango de corriente de hasta 1000A. - Físico: Longitud del bucle 395 mm, apertura Ø 100 mm. Montaje en barra colectora o cable utilizando la abrazadera suministrada o accesorios de montaje. Salidas de cables de 2 m. Protección IP68. - Precisión: Clase 0,5% en todo el rango. - Integración: Gracias a su núcleo abierto, la instalación del sensor de corriente es posible sin desconectar los cables de alimentación. Su flexibilidad permite una fácil instalación en espacios reducidos o de difícil acceso. - Seguridad: Salida en mV, por lo que no hay calentamiento ni riesgo de sobrecorriente. - Accesorios: MTCR-S3: Soporte de montaje triaxial para fijar el bucle Rogowski en un conductor redondo como un cable. MTCR-CU: Cable de recogida de tensión para usar con el soporte de montaje MTCR-CU. MTCR-SV: Cable de recogida de tensión para usar con el soporte de montaje MTCR-CU. - Normas y certificaciones: Normas aplicables: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. Conformidades: CE, RoHS, REACh. - Productos asociados: Lettel ofrece instrumentos de medición con entradas directas para bucles Rogowski: – MCX4-34V: medidor trifásico para montaje en riel DIN – MAE-96V: centros de medición para montaje en panel. Los sensores de corriente Rogowski se pueden conectar: – Directamente a medidores eléctricos modulares MCX4-34V o a centros de medición para montaje en panel MAE-96V – A cualquier medidor o centro con una entrada de 1A utilizando el convertidor MTCR-C-x-1 – A cualquier medidor o centro con una entrada de 5A utilizando el convertidor MTCR-C-x-5 Los accesorios de montaje facilitan la instalación y garantizan una clase de precisión óptima: – Montaje en cable: MTCR-S3 – En barra colectora o cable: MTCR-SV – Con cable de recogida de tensión: MTCR-CU Transductores MTCR-C: Los convertidores transforman la señal de bucle en mV en 0-1A o 0-5A, por lo que los bucles Rogowski se pueden usar con un medidor o centro con una entrada de 1A o 5A. - Especificaciones técnicas: Rango de corriente: hasta 1000A Longitud del bucle: 395 mm Diámetro de apertura: 100 mm Salidas de cables: 2 m Protección: IP68 Precisión: Clase 0,5% Normas: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 Conformidades: CE, RoHS, REACh
