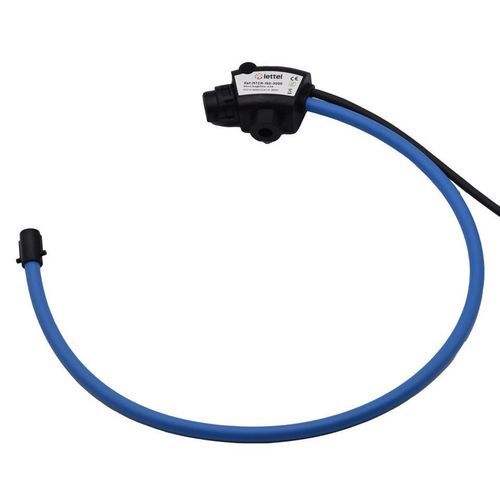

Transductor de corriente con bobina de Rogowski MTCR-200-6000

de pinzaflexible

Los bucles Rogowski MTCR combinan precisión con facilidad de integración: - Eléctrico: El bucle de medición Rogowski MTCR-200-6000 mide un rango de corriente de hasta 6000A. - Físico: Longitud del bucle 665 mm, apertura Ø 200 mm. Montaje en barra colectora o cable utilizando la abrazadera suministrada o accesorios de montaje. Salidas de cables de 2 m. Protección IP68. - Precisión: Clase 0,5% en todo el rango. - Integración: Gracias a su núcleo de apertura, la instalación de los bucles de corriente es posible sin desconectar los cables de alimentación. Su flexibilidad permite una fácil instalación en espacios reducidos o de difícil acceso. - Seguridad: Salida en mV, por lo que no hay calentamiento ni riesgo de sobrecorriente. - Productos asociados: - Transductores MTCR-C: Los convertidores transforman la señal de bucle en mV en 0-1A o 0-5A, permitiendo así el uso de los bucles Rogowski con un medidor o una unidad central con una entrada de 1A o 5A. - Unidades centrales y medidores para bucles Rogowski: Lettel ofrece instrumentos de medición para asociarse directamente con los bucles de corriente Rogowski: - MCX4-34V: medidor modular trifásico - MAE-96V: unidades centrales de medición montadas en panel. Los núcleos de medición Rogowski pueden conectarse: - Directamente a medidores eléctricos modulares MCX4-34V o a unidades centrales de medición montadas en panel MAE-96V - A cualquier medidor o unidad central con una entrada de 1A utilizando el convertidor MTCR-C-x-1 - A cualquier medidor o unidad central con una entrada de 5A utilizando el convertidor MTCR-C-x-5 - Los accesorios de montaje aseguran una clase de precisión óptima: - Montaje en cable: MTCR-S3 - En barra colectora o cable: MTCR-SV - Con cable de recogida de tensión: MTCR-CU - Accesorios: - MTCR-S3: Soporte de montaje triaxial para fijar el bucle Rogowski en un conductor redondo (cable). - MTCR-CU: Soporte de montaje para fijar el bucle Rogowski en una barra colectora. - MTCR-SV: Cable de recogida de tensión para usar con el soporte de montaje MTCR-CU. - Normas y certificaciones: - Normas aplicables: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. - Conformidades: CE, RoHS, REACh. - Características técnicas / especificaciones: - Rango de medición de corriente: hasta 6000A - Longitud del bucle: 665 mm - Diámetro de apertura: 200 mm - Montaje: en barra colectora o cable (abrazadera o accesorios suministrados) - Cables de salida: 2 metros - Protección: IP68 - Clase de precisión: 0,5% - Salida: mV - Normas: EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 - Conformidades: CE, RoHS, REACh
