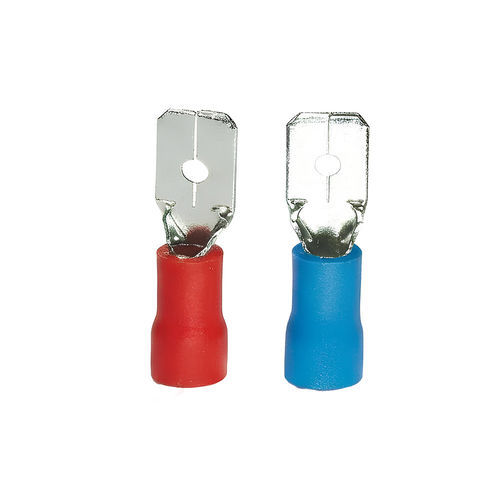

Terminación de cable macho DIT5 series

aisladade PVC

Presentación
Los terminales Faston macho preaislados permiten realizar conexiones eléctricas rápidas y seguras en bornes Faston hembra. El aislamiento integrado de PVC protege contra cortocircuitos y el contacto accidental.

Características

• Físico:
  • Material: cobre electrolítico estañado
  • Manguito aislante: PVC
  • Envase: bolsa de 100 unidades
  • Color rojo – sección de cable: 0,5 – 1,5 mm²
  • Color azul – sección de cable: 1,5 – 2,5 mm²
• Corriente máxima:
  • Rojo: 10A
  • Azul: 15A
• Ventajas:
  • Conexión rápida y sencilla sin tornillos ni soldadura
  • Fácilmente desmontable para mantenimiento o reemplazo
  • Excelente conductividad gracias al cobre estañado
  • Mayor resistencia a la corrosión y oxidación
  • Aislamiento de PVC integrado para seguridad y protección
  • Ahorro de tiempo en el cableado y la instalación

Funciones
Los terminales Faston macho preaislados permiten realizar conexiones eléctricas rápidas y seguras en bornes Faston hembra, garantizando un contacto óptimo. El aislamiento integrado de PVC protege contra cortocircuitos y el contacto accidental.

Aplicaciones
Utilizados en entornos industriales, comerciales y residenciales: cuadros eléctricos, equipos electromecánicos, mazos de cables, operaciones de mantenimiento y reparación. Ideales para reemplazar o ampliar circuitos existentes.

Consejos de uso

• Elegir la sección de cable adecuada para garantizar una conexión óptima
• Utilizar una herramienta de engaste adecuada para un crimpado homogéneo y seguro
• Insertar completamente el terminal en el borne Faston para asegurar un buen contacto
• Comprobar regularmente el estado del aislamiento PVC y la sujeción de la conexión, especialmente en entornos con vibraciones
• Respetar la corriente máxima admisible indicada para cada sección de cable

Variantes y códigos de pedido
Código | Color | Sección de cable | Corriente máx. | Dimensión de la pletina | Stock
DIT5-2.8-8R | Rojo | 0,5 – 1,5 mm² | 10A | 2,8 x 0,8 mm | instock
DIT5-4.8-5R | Rojo | 0,5 – 1,5 mm² | 10A | 4,75 x 0,5 mm | instock
DIT5-6.3-8R | Rojo | 0,5 – 1,5 mm² | 10A | 6,35 x 0,8 mm | instock
DIT5-4.8-8R | Rojo | 0,5 – 1,5 mm² | 10A | 4,75 x 0,8 mm | instock
DIT5-4.8-5B | Azul | 1,5 – 2,5 mm² | 15A | 4,75 x 0,5 mm | instock
DIT5-4.8-8B | Azul | 1,5 – 2,5 mm² | 15A | 4,75 x 0,8 mm | instock
DIT5-6.3-8B | Azul | 1,5 – 2,5 mm² | 15A | 6,35 x 0,8 mm | instock

Documentos
Ficha de producto: Terminales y fundas (PDF, 2.2 MB) disponible para descarga.

Especificaciones técnicas

• Material: cobre electrolítico estañado
• Aislamiento: PVC integrado
• Envase: bolsa de 100 unidades
• Colores y secciones: rojo (0,5–1,5 mm²), azul (1,5–2,5 mm²)
• Corriente máxima: rojo 10A, azul 15A
• Dimensiones de la pletina (ejemplos): 2,8 x 0,8 mm; 4,75 x 0,5 mm; 4,75 x 0,8 mm; 6,35 x 0,8 mm
• Aplicaciones: cuadros, mazos, equipos electromecánicos, mantenimiento
• Ventajas: buena conductividad, resistencia a la corrosión, desmontabilidad, ahorro de tiempo en la instalación
