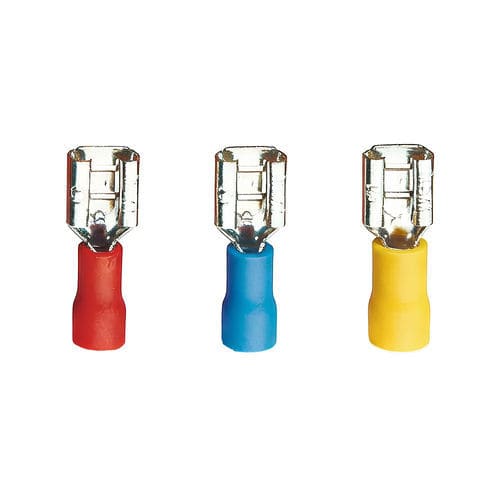

Terminación de cable hembra DIT6 series

aisladade cobrede PVC

Presentación
Terminales Faston hembra preaislados en cobre electrolítico estañado con funda aislante de PVC, suministrados en bolsas de 100 unidades. Diseñados para conexiones rápidas, desmontables y fiables en lengüetas Faston macho, aptos para instalaciones industriales, comerciales y residenciales.

Características

• Material: cobre electrolítico estañado
• Aislamiento: funda de PVC
• Envasado: bolsa de 100 unidades
• Rojo – sección de cable: 0,5–1,5 mm²
• Azul – sección de cable: 1,5–2,5 mm²
• Amarillo – sección de cable: 4–6 mm²

Corriente máxima

• Rojo: 10 A
• Azul: 15 A
• Amarillo: 24 A

Ventajas

• Conexión rápida sin tornillos ni soldadura
• Desmontable para mantenimiento o reemplazo
• Buena conductividad gracias al cobre estañado
• Resistencia a la corrosión y oxidación
• Funda PVC integrada para protección contra cortocircuitos y contactos accidentales
• Simplifica el cableado y reduce el tiempo de montaje

Función
Los terminales Faston hembra proporcionan un contacto eléctrico estable con las lengüetas Faston macho. Su diseño garantiza una retención segura y protección frente a cortocircuitos mediante la funda PVC integrada.

Aplicaciones
Aptos para cuadros eléctricos, equipos electromecánicos, haces de cables e instalaciones industriales, comerciales y residenciales que requieren terminaciones rápidas y fiables.

Consejos de uso

• Seleccione la sección de cable correcta para asegurar un contacto óptimo
• Use una herramienta de engaste adecuada para un crimpeado uniforme
• Inserte completamente el terminal en la lengüeta Faston para asegurar el contacto
• Compruebe el estado del aislamiento PVC y la sujeción en entornos con vibraciones
• Respete la corriente máxima admisible para cada sección de cable

Variantes y códigos de pedido
Código | Color | Sección de cable | Corriente máx. | Dimensión de la lengüeta | Disponibilidad
DIT6-2.8-5R | Rojo | 0,5–1,5 mm² | 10 A | 2,8 x 0,5 mm | en stock
DIT6-2.8-8R | Rojo | 0,5–1,5 mm² | 10 A | 2,8 x 0,8 mm | en stock
DIT6-4.8-5R | Rojo | 0,5–1,5 mm² | 10 A | 4,75 x 0,5 mm | en stock
DIT6-4.8-8R | Rojo | 0,5–1,5 mm² | 10 A | 4,75 x 0,8 mm | en stock
DIT6-6.3-8R | Rojo | 0,5–1,5 mm² | 10 A | 6,35 x 0,8 mm | en stock
DIT6-2.8-5B | Azul | 1,5–2,5 mm² | 15 A | 2,8 x 0,5 mm | en stock
DIT6-2.8-8B | Azul | 1,5–2,5 mm² | 15 A | 2,8 x 0,8 mm | en stock
DIT6-4.8-5B | Azul | 1,5–2,5 mm² | 15 A | 4,75 x 0,5 mm | en stock
DIT6-4.8-8B | Azul | 1,5–2,5 mm² | 15 A | 4,75 x 0,8 mm | en stock
DIT6-6.3-8B | Azul | 1,5–2,5 mm² | 15 A | 6,35 x 0,8 mm | en stock
DIT6-6.3-8Y | Amarillo | 4–6 mm² | 24 A | 6,35 x 0,8 mm | en stock
DIT6-9.4-1.2Y | Amarillo | 4–6 mm² | 24 A | 9,4 x 1,2 mm | en stock

Especificaciones técnicas

• Material: cobre electrolítico estañado
• Aislamiento: funda PVC integrada
• Envasado: bolsa de 100 unidades
• Colores y secciones: rojo (0,5–1,5 mm²), azul (1,5–2,5 mm²), amarillo (4–6 mm²)
• Corrientes máximas correspondientes: rojo 10 A, azul 15 A, amarillo 24 A
• Dimensiones de lengüeta (ejemplos por variante): 2,8 x 0,5 mm / 2,8 x 0,8 mm / 4,75 x 0,5 mm / 4,75 x 0,8 mm / 6,35 x 0,8 mm / 9,4 x 1,2 mm
