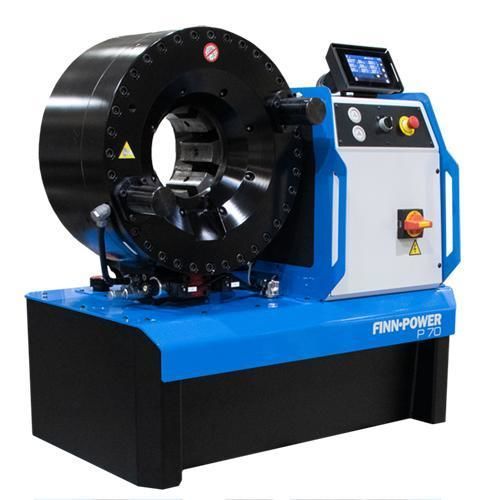

Engastadora de tubos flexibles P70SCC

para tubos flexibles hidráulicosautomáticahidráulica

Resumen del producto
El P70SCC es la máquina de engarzar de bancada más grande de su gama, con mayor potencia y una apertura más amplia para trabajar con racores de gran resistencia y mangueras industriales de mayor diámetro. Está diseñada para uso en taller y montaje de mangueras industriales de pequeño a mediano tamaño.

Denominación breve
Máquina de engarzar para uso en taller

Características

• Control: SCC (pantalla táctil 5")
• Modelos: modelo único disponible (P70SCC)
• Equipo estándar: matrices adaptadoras (ref. 704631); espejo (ref. 720878)
• Opciones: pedal (ref. 691563); topes eléctricos; dispositivo de tope mecánico; base porta‑herramientas con QuickChange‑tool para matrices P32, 18 ranuras (ref. 720198); base porta‑herramientas con QuickChange‑tool para matrices P32, 8 ranuras para matrices 140 / 6 ranuras para matrices 32 (ref. 719124); soporte de herramientas con QuickChange‑tool (ref. 692740); QuickChange‑tool (ref. 701049)

Conjunto de matrices serie 145
N.º conjunto | D (mm) | L (mm) | Rango de engarzado (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

Conjunto de matrices serie 140
N.º conjunto | D (mm) | L (mm) | Rango de engarzado (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

Conjunto de matrices serie 32
N.º conjunto | D (mm) | L (mm) | Rango de engarzado (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

Notas
* Según el racor. 1) Con matrices estándar. El rango de engarzado puede ampliarse con matrices especiales. 2) Teórico con ciclo de 10 mm. 3) La apertura máxima es el recorrido total de las matrices. Sume este valor al diámetro mínimo de engarzado del conjunto de matrices utilizado. El resultado es la apertura máxima de la máquina con el conjunto instalado.

Especificaciones técnicas

• Ø máximo de engarzado (mm/pulg): 124 / 4.88
• Fuerza máxima de engarzado: 4000 kN (400 toneladas)
• Tiempo de ciclo (10 mm): 6.8 s (teórico)
• Tamaño manguera hidráulica (pulg): 3 *
• Tamaño manguera industrial (pulg): 4.88 *
• Series de matrices: 32 / 140
• Apertura máx. (mm): +60
• Apertura máx. sin matrices (mm): 200
• Matriz maestra D/L (mm): 140 / 155
• Matriz maestra D/L (pulg): 5.52 - 6.1
• Potencia motor: 5.5 kW / 7.5 HP
• Volumen depósito de aceite: 80 l
• Dimensiones (LxAnxAl) mm: 912 x 559 x 907
• Dimensiones (LxAnxAl) pulg: 35.9 x 22 x 35.7
• Peso: 461 kg / 1014 lbs
