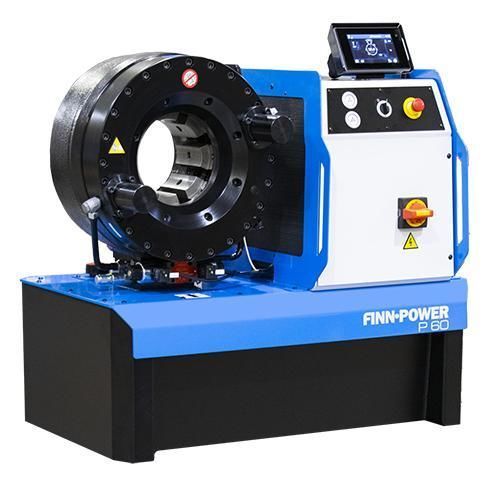

Engastadora de tubos flexibles P60

automáticahidráulicaelectrohidráulica

Descripción general
La P60 es una máquina de taller para crimpar diseñada para acoplamientos tipo camlock de gran tamaño y para mangueras hidráulicas e industriales de gama pequeña a media. Dispone de un mayor diámetro de apertura y apagado hidráulico automático en reposo para ahorrar energía y reducir el ruido. El control SCC ofrece conectividad e interfaz visual con crimpeo por pasos como estándar; MS es la opción de control básica.

Control y características clave

• Control: MS
• Control: SCC (pantalla táctil de 5 pulgadas)
• Apagado hidráulico automático en reposo
• Función de crimpeo por pasos (SCC)
• Adecuada para acoplamientos camlock y mangueras industriales
• No hay otros modelos disponibles

Características estándar (MS)

• Adaptadores para matrices serie 32 (ref. 402604)
• Tope trasero mecánico (ref. 720194)

Características estándar (SCC)

• Adaptadores para matrices serie 32 (ref. 402604)

Opciones (MS)

• Pedal (ref. 676906)
• Espejo (ref. 720200)
• Base porta-herramientas con QuickChange para matrices P32, 18 huecos (ref. 720198)
• Base porta-herramientas con QuickChange para matrices P32, 8 huecos para matrices 140 / 6 huecos para matrices 32 (ref. 719124)
• Soporte de herramientas con QuickChange (ref. 692740)
• Herramienta QuickChange para matrices serie 32 (ref. 701049)

Opciones (SCC)

• Pedal (ref. 691563)
• Espejo (ref. 720200)
• Tope trasero mecánico (ref. 720194)
• Tope trasero eléctrico (ref. 720195)
• Base porta-herramientas con QuickChange para matrices P32, 18 huecos (ref. 720198)
• Base porta-herramientas con QuickChange para matrices P32, 8 huecos para matrices 140 / 6 huecos para matrices 32 (ref. 719124)
• Soporte de herramientas con QuickChange (ref. 692740)
• Herramienta QuickChange para matrices serie 32 (ref. 701049)

Datos técnicos
Ø máx. de crimpeo (matrices estándar): 124 mm / 4,88 in
Ø máx. de crimpeo con matrices maestras: 150 mm / 5,9 in
Fuerza máxima de crimpeo: 2600 kN (260 tonelada)
Apertura máxima sin matrices: 204 mm; apertura adicional con matrices: +64 mm
Series de matrices: 32 / 140
Matriz maestra D/L: 140 / 120 mm (5,52–4,73 in)
Potencia motor: 4,0 kW / 5,5 HP
Volumen depósito de aceite: 80 l
Tiempo de ciclo (teórico, 10 mm): 5,8 s
Dimensiones (L x A x H): 865 x 553 x 871 mm (34,1 x 21,8 x 34,3 in)
Peso: 298 kg / 656 lbs
Notas: El rango de crimpeo puede aumentarse con matrices especiales. La apertura máxima es el recorrido total de las matrices; sumar al diámetro mínimo de la matriz usada.

Juego de matrices serie 140

• 18860/84/110 — D 84 mm, L 110 mm — rango 84,0–92,0 mm
• 18860/92/110 — D 92 mm, L 110 mm — rango 92,0–100,0 mm
• 18860/100/110 — D 100 mm, L 110 mm — rango 100,0–108,0 mm
• 18860/108/110 — D 108 mm, L 110 mm — rango 108,0–116,0 mm
• 18860/116/110 — D 116 mm, L 110 mm — rango 116,0–124,0 mm

Juego de matrices serie 32

• 18506/10 — D 10 mm, L 55 mm — rango 10,0–12,0 mm
• 18506/12 — D 12 mm, L 55 mm — rango 12,0–14,0 mm
• 18506/14 — D 14 mm, L 55 mm — rango 14,0–16,0 mm
• 18506/16 — D 16 mm, L 55 mm — rango 16,0–19,0 mm
• 18212/19 — D 19 mm, L 55 mm — rango 19,0–22,0 mm
• 18506/22 — D 22 mm, L 70 mm — rango 22,0–26,0 mm
• 18506/26 — D 26 mm, L 70 mm — rango 26,0–30,0 mm
• 18506/30 — D 30 mm, L 70 mm — rango 30,0–34,0 mm
• 18506/34 — D 34 mm, L 75 mm — rango 34,0–39,0 mm
• 18506/39 — D 39 mm, L 75 mm — rango 39,0–45,0 mm
• 18506/45 — D 45 mm, L 90 mm — rango 45,0–51,0 mm
• 18506/51 — D 51 mm, L 90 mm — rango 51,0–57,0 mm
• 18506/57 — D 57 mm, L 100 mm — rango 57,0–63,0 mm
• 18506/63/110 — D 63 mm, L 110 mm — rango 63,0–69,0 mm
• 18506/69/110 — D 69 mm, L 110 mm — rango 69,0–75,0 mm
• 18506/74/110 — D 74 mm, L 110 mm — rango 74,0–80,0 mm
• 18506/78/110 — D 78 mm, L 110 mm — rango 78,0–87,0 mm

Especificaciones técnicas

• Modelo: P60
• Marca: Finn-Power
• Ø máx. de crimpeo (matrices estándar): 124 mm / 4,88 in
• Ø máx. con matrices maestras: 150 mm / 5,9 in
• Fuerza máxima: 2600 kN (260 tonelada)
• Apertura máxima sin matrices: 204 mm; apertura adicional: +64 mm
• Series de matrices: 32 / 140
• Dimensiones matriz maestra (D/L): 140 / 120 mm (5,52–4,73 in)
• Potencia motor: 4,0 kW / 5,5 HP
• Volumen depósito de aceite: 80 l
• Tiempo de ciclo (teórico, 10 mm): 5,8 s
• Dimensiones (L x A x H): 865 x 553 x 871 mm
• Peso: 298 kg / 656 lbs
