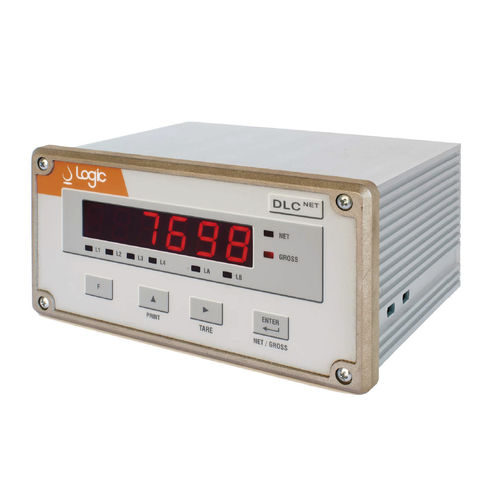

Módulo de interfaz con pantalla DLC-NET series

ProfiNetPROFIBUSpara celda de carga

DLC-NET Unidad de interfaz de microprocesador para células de carga de bandas extensométricas con pantalla de 6 dígitos y conexión de bus de campo, tanto analógico como digital PROFIBUS/PROFINET Las sérias DLC-NET son unidades de interfaz de microprocesador para células de carga de calibre extensivo. En la versión básica permite la visualización del peso en la pantalla. Con la tarjeta de expansión se habilitan muchas otras funciones, entre ellas la dosificación automática de hasta cuatro componentes, con salidas digitales inmediatas y diferidas. Disponible con interfaces de bus de campo como una opción: Profibus-DP® o Profinet ® CARACTERÍSTICAS GENERALES -Caja métalica compacta y robusta para montaje en panel -Calibración digital completa mediante pulsadores -Bus de campo de comunicaciones opcional Profibus-DP® o Profinet® -Cumple con los requisitos de la Directiva de EMC 2014/30/UE y se prueba de acuerdo con las normas armonizadas EN 61000-4 y EN 61000-6 Aislamiento galvánico a través de un convertidor DC/DC entre la fuente de alimentación de 24 Vcc, las células de carga, el bus de campo y la pantalla remota para una atenuación máxima de las perturbaciones. El dispositivo está calibrado eléctricamente en la fábrica. CARACTERISTICAS TECNICAS Alimentación de las células de carga: Corriente máxima: Máxima sensibilidad: Señal de entrada: Máxima resolución: Tasa de conversión: Fuente de alimentación del dispositivo: Dimensiones: - 5 V de 150 mA (4 células de carga con R=350 ü) 40 nV/div de -4mV/V a +4 mV/V 19 bit + segno (524.288 divisioni a 4 mV/V) 10 u 80 muestra/s (seleccionable) 24 Vdc±10%, B Wmax 144 x 72 x 120 mm (W x H x D) Interfaz esclava Profibus-DP® (hasta 12 Mbit/s): permite una fácil conexión a PLC/PC con hasta 124 unidades en un solo enlace. Interfaz esclava Profinet® (10/100 Mbit/s) con conmutador Ethernet integrado para una fácil conexión en cadena.
