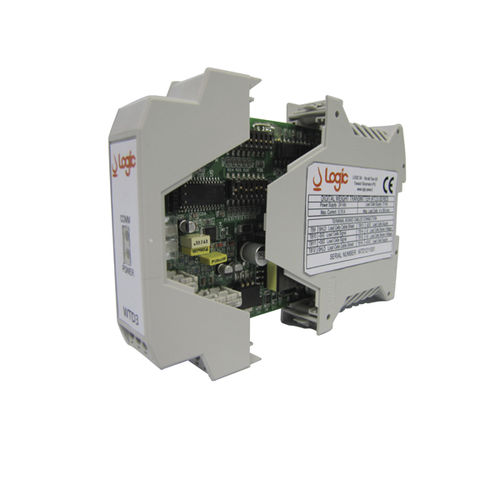

Acondicionador de señal en riel DIN WTD-3

digitalRS-485para galga extensiométrica

WTD-3 Acondicionador de células de carga de galga extensométrica con transmisión de peso digital a través de la interfaz en serie RS485 El WTD3 es un acondicionador de células de carga de calibre extensivo con transmisión digital de peso, por interfaz serial RS485. Su fácil instalación y su uso inmediato hacen que este producto sea adecuado para los requisitos de aplicaciones industriales específicas. Está disponible con un estuche para montaje en carril DIN. CARACTERÍSTICAS GENERALES -Células de carga de hasta A conectadas (con resistencia de 350 Q) -Interfaz en serie RS485 con protocolo ModBus RTU -Caja adecuada para montaje en rieles DIN -Cumple con la Directiva EMC 2014/30/UE y fue probado de acuerdo con las normas armonizadas EN 61000-4 y EN 61000-6 para el entorno industrial Aislamiento galvánico a través de un convertidor DC/DC entre la fuente de alimentación de 24 Vcc, las células de carga y el bus RS485 para una mejor reducción de las posibles interferencias provenientes de la interfaz del PLC. El dispositivo está calibrado en fábrica y no se requiere un procedimiento de calibración hecho por el usuario. CARACTERÍSTICAS TÉCNICAS La fuente de alimentación del dispositivo: Cargar la fuente de alimentación de cetls: Rango de temperatura: Corriente máxima: Protocolo: Señal de entrada: Salida RS485: Linealidad: Velocidad en baudios: Conversiones: Dimensiones del filtro digital: 24 Vcc+10%, 3 Wmax 5 Vcc de 0 °C a +45 °C 150 mA (4 células de carga con R=350 Q) ModBus RTU de -4mV/V a +4 mV/V 19 bit + signo 0,01% 9600.19200. 57600,115200 10 muestras por segundo 8.16.32. 64 valores promediados 23 x 99 x 111 mm (ancho x alto x profundidad)
