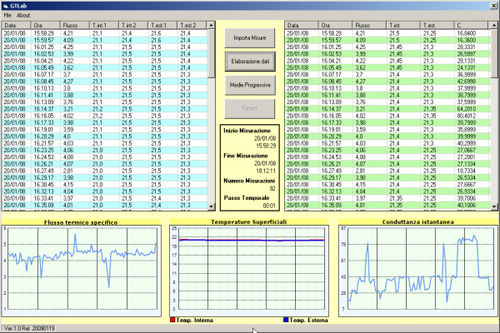

SOFTWARE PARA CALCULAR LA CONDUCTANCIA Y LA TRANSMITANCIA En la tecnología de la construcción, la prueba de la capacidad de aislamiento de los materiales de construcción es un importante tema de estudio. Además de las mediciones de laboratorio de las propiedades térmicas de los materiales, también se estudia su comportamiento mediante ensayos sobre el terreno, a fin de obtener información sobre los comportamientos en diferentes climas. El flujo de calor total a través de un material consiste en una parte conductora, convectiva y radiactiva. Para medir la transmisión de calor se utiliza un caudalímetro y algunos termómetros, montados a ambos lados (interior y exterior) de una pared. Después de registrar el flujo y las temperaturas durante unas pocas horas, medidas con gran precisión, se elaboran los datos para obtener el promedio de la transmisión de calor de la pared. Descripción El programa GTLAB permite calcular la conductancia y la transmitancia importando datos medidos con un medidor de flujo térmico. CONDUCTA El cálculo de la conductancia se realiza con el método de los promedios progresivos. Por este método, la conductancia se obtiene no utilizando valores instantáneos de temperatura y flujo de calor, sino teniendo en cuenta los valores calculados sobre los promedios obtenidos a partir del total de las lecturas realizadas. TRANSMISIÓN El cálculo de la transmitancia se realiza mediante la selección de los coeficientes de superficie de intercambio de calor, que combinan los efectos de los fenómenos anteriores y están tabulados en la normativa UNI 7357/76 y siguientes adaptaciones según la situación geométrica (por ejemplo, estructura vertical, horizontal, etc.), y en la normativa UNI que acompaña a la Ley 10/91 (por ejemplo, en la normativa UNI 10345 para los elementos de ventana).
