Software de medición DOWNHOLE

de cálculosgráficopara sismología

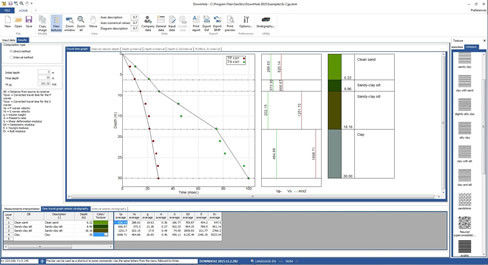

El método sísmico de fondo de pozo (DH) mide el tiempo que tardan las ondas P y S en desplazarse entre una fuente sísmica situada en la superficie del terreno y los receptores, situados en el interior de un pozo. Una vez introducidos los datos del proyecto, la profundidad alcanzada y los tiempos de recorrido, podemos obtener: - las distancias de la fuente al receptor - los tiempos de recorrido corregidos - velocidades de las ondas P y S - algunos parámetros geotécnicos importantes - el gráfico de tiempo de viaje con capas sísmicas a partir del cual se puede determinar la velocidad media en cada capa, algunos parámetros geotécnicos medios y VS30 - el gráfico de la velocidad de intervalo de las ondas P y S y la definición de la capa sísmica - gráficos relativos a los parámetros geotécnicos, derivados para cada intervalo - la estratigrafía del sondeo - el informe final La importación de ficheros SEG2 asegura a este software una alta compatibilidad con las herramientas de trabajo. INTERPRETACIÓN CON MÉTODO DIRECTO Con el método directo, inicialmente, deben corregirse los tiempos de recorrido (t) medidos a lo largo de las trayectorias fuente-receptor para tener en cuenta la inclinación de la trayectoria de las ondas y, a continuación, se realiza el gráfico tcor-z, tanto para las ondas P como para las ondas S. De este modo, la velocidad media de las ondas sísmicas en capas homogéneas de suelo se representa mediante la inclinación de los segmentos de línea a lo largo de los cuales se alinean los datos experimentales. Una vez obtenidas gráficamente las capas sísmicas, obtenemos la densidad media, a partir de la velocidad y la profundidad, la relación de Poisson, el módulo de deformación por cizallamiento, el módulo edométrico, el módulo de Young, el módulo aparente, VS30.
