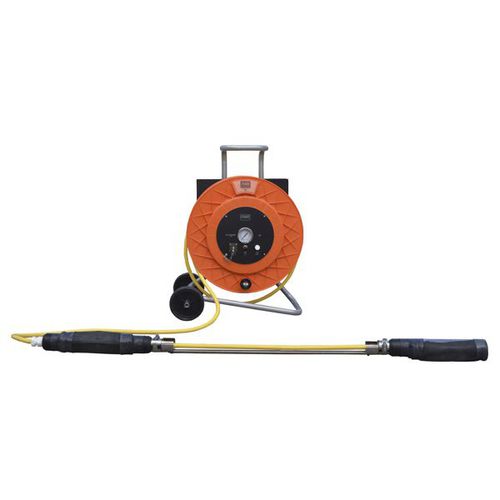

Sensor de perforación doble S6

3D

MATRIZ DE PERFORACIONES 3D 3+3 Descripción Matriz para sísmica de perforación hecha de dos sensores tridimensionales S3 conectados por una barra de acero inoxidable removible. El sensor puede ser equipado con un sistema de suspensión y guía mediante el uso de cuerdas de tubos de acero. Doble sensor tridimensional para sísmica de pozo que puede ser usado para estudios de pozo abajo y pozo cruzado. Está formado por dos sensores S3 colocados uno sobre el otro a una distancia de 1 mt. El uso del sensor es simple e inmediato, basta con conectar la bomba suministrada y ajustar la presión a 2 bares utilizando el indicador de presión en el panel frontal del sensor, una vez realizada la adquisición es suficiente para liberar el aire a través del comando apropiado en el panel del sensor, colocar el sensor a la siguiente profundidad y realizar la adquisición. El sistema de anclaje de los neumáticos hace que el sensor sea ligero y fácil de transportar, y garantiza un acoplamiento óptimo del sensor a la pared de la perforación. Debido a la particular metodología de sujeción con sistema neumático trae la ventaja de no tener que llevar baterías pesadas y voluminosas en el campo y también en caso de fallas o mal funcionamiento es siempre posible recuperar el sensor de la perforación, eliminando permanentemente el riesgo de perder el sensor. El S6 puede ser equipado con un sistema de guía mecánica en el agujero investigado. - ESPECIFICACIONES TÉCNICAS - - Geófonos de 4,5 Hz - N.2 componentes verticales - N.4 componentes horizontales - Desplazamiento de fase de los componentes horizontales: 90 grados - Bloqueo de aire comprimido de 1,5 bar con la bomba suministrada - Dimensiones: diámetro: 50 mm - Longitud: 300 mm - Cable suministrado: 50 m - Cuerdas de suspensión y guía (opcional) EXPLORACIÓN SÍSMICA EN EL FONDO DEL POZO Este tipo de sondeo se realiza para las caracterizaciones mecánicas de los terrenos atravesados durante la fase de sondeo.
