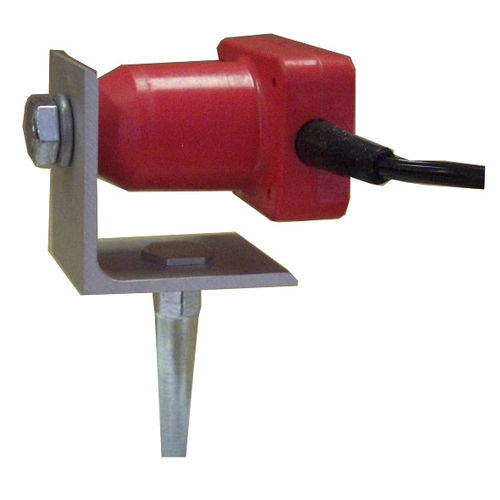

Geófono horizontal GH45 series

GEÓFONO HORIZONTAL 4,5 HZ M.A.S.W. (Análisis Multicanal de Ondas Superficiales) La técnica MASW (Análisis Multicanal de Ondas Superficiales) tiene como objetivo identificar los perfiles de variación con la profundidad de las velocidades de las ondas de volumen (Vp y Vs). El método se basa en las relaciones conocidas entre estas velocidades y la dispersión de las ondas superficiales (o de Rayleigh) observadas cuando se propagan a través de un medio elástico estratificado. El análisis puede basarse en las señales producidas con una perforación in situ por un dispositivo de adquisición (con un ariete o una explosión), o en el registro de las vibraciones producidas por fuentes lejanas (rives, actividades industriales, tráfico, etc.). En el primer caso, estamos hablando de MASW activo, con el que es posible explorar unas pocas decenas de metros de subsuelo, y en el segundo caso, estamos hablando de MASW pasivo, que permite alcanzar mayores profundidades, en condiciones particulares. El MA.S.W. pasivo se utiliza con el propósito de obtener un perfil de velocidad 1D de las ondas elásticas de corte S. La técnica consiste en el registro del "ruido sísmico" en ventanas temporales y el posterior estudio de la señal procesada. Se realiza disponiendo una cadena geofónica bidimensional de baja frecuencia resonante en línea o en "array" (geometrías circulares e irregulares) y midiendo el ruido ambiental. A partir del análisis F-K (frecuencia-espacio) de los trenes de ondas, es posible obtener una curva de dispersión de las ondas superficiales que conduce al cálculo del perfil de velocidad de las ondas de cizalladura y a la estimación de una cobertura en relación con el semiespacio. La técnica RE.MI. (REfraction MIcrotremors) pertenece a las metodologías de estudios sísmicos pasivos.
