Cojinete liso esférico de PTFEcompactosin mantenimiento
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- esférico
- Material
- de PTFE
- Otras características
- sin mantenimiento, de alta eficacia, compacto
- Aplicaciones
- para grandes cargas, para altas cargas
Descripción
Descripción general

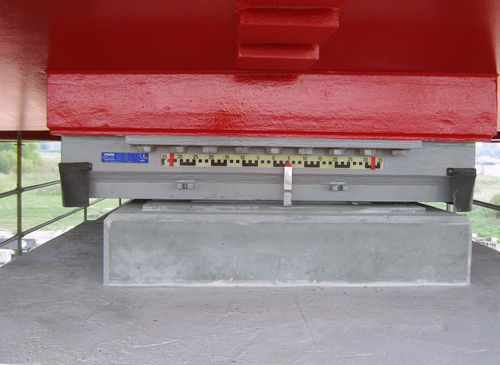

Los apoyos de puente y estructurales RESTON SPHERICAL de mageba transfieren las cargas verticales entre la superestructura y la subestructura, permitiendo rotaciones en todos los ejes y traslaciones en todas las direcciones. Un elemento convexo se desliza sobre una superficie cóncava a juego para transmitir las fuerzas verticales y permitir los movimientos necesarios. Diseñados para una altura de instalación reducida, estos apoyos ofrecen larga vida útil y no requieren mantenimiento.
Características
Principio de funcionamiento
Los apoyos RESTON SPHERICAL emplean un elemento convexo que se desliza sobre una superficie cóncava a juego. Las cargas verticales se transfieren a través de la interfaz de contacto, mientras que la geometría permite rotación alrededor de cualquier eje horizontal y movimientos en todas las direcciones. El diseño admite deslizamiento en superficies planas y curvas.
Aplicaciones
Adecuado para puentes y estructuras que requieren transferencia de cargas medias a altas junto con movimientos acumulados significativos, por ejemplo puentes colgantes y de gran vano sujetos a viento y variaciones térmicas. El material de deslizamiento de alta resistencia permite reducir la huella del apoyo cuando el espacio de instalación es limitado.
Especificaciones técnicas
Los apoyos de puente y estructurales RESTON SPHERICAL de mageba transfieren las cargas verticales entre la superestructura y la subestructura, permitiendo rotaciones en todos los ejes y traslaciones en todas las direcciones. Un elemento convexo se desliza sobre una superficie cóncava a juego para transmitir las fuerzas verticales y permitir los movimientos necesarios. Diseñados para una altura de instalación reducida, estos apoyos ofrecen larga vida útil y no requieren mantenimiento.
Características
- Rango de cargas típico: 1.000–250.000 kN
- Diseño compacto y de alta resistencia
- Permite rotaciones en todos los ejes y grandes movimientos acumulados de deslizamiento
- Apto para traslaciones en cualquier dirección
- Material de deslizamiento ROBO-SLIDE 75, alta durabilidad
Principio de funcionamiento
Los apoyos RESTON SPHERICAL emplean un elemento convexo que se desliza sobre una superficie cóncava a juego. Las cargas verticales se transfieren a través de la interfaz de contacto, mientras que la geometría permite rotación alrededor de cualquier eje horizontal y movimientos en todas las direcciones. El diseño admite deslizamiento en superficies planas y curvas.
Aplicaciones
Adecuado para puentes y estructuras que requieren transferencia de cargas medias a altas junto con movimientos acumulados significativos, por ejemplo puentes colgantes y de gran vano sujetos a viento y variaciones térmicas. El material de deslizamiento de alta resistencia permite reducir la huella del apoyo cuando el espacio de instalación es limitado.
Especificaciones técnicas
- Rango de cargas: típico 1.000–250.000 kN
- Material de deslizamiento: ROBO-SLIDE 75 (grado superior, alta durabilidad)
- Diseño: fabricable a medida en cualquier tamaño; poca altura de instalación
- Capacidad de movimiento: rotaciones en todos los ejes; traslaciones en todas las direcciones; apto para grandes movimientos acumulados de deslizamiento

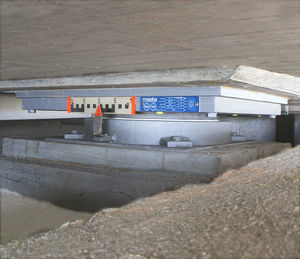

- Variantes de instalación: Tipo KA (deslizamiento libre), Tipo KE (deslizamiento guiado), Tipo KEQ (variante guiada), Tipo KF (fijo)
- Características: compacto, alta capacidad de carga, sin mantenimiento, larga vida útil
- Capacidad funcional: permite desplazamiento/deslizamiento sobre superficies de deslizamiento planas y curvas
