Soporte con rodamiento libre RESTON-POT

fijode acerode elastómero

Resumen
Los apoyos estructurales RESTON-POT de mageba están diseñados para puentes y edificios sometidos a una amplia gama de cargas verticales y a movimientos y rotaciones frecuentes. Pueden adaptarse a los requisitos del proyecto y no requieren mantenimiento rutinario en funcionamiento normal.

Características

• Cargas típicas: 500–120.000 kN
• Diseño fuerte y compacto
• Permite grandes rotaciones
• Puede girar alrededor de cualquier eje horizontal y vertical
• Detalle de sellado vulcanizado de fiabilidad excepcional

Principio
Los apoyos RESTON-POT de mageba garantizan la transferencia controlada de fuerzas entre la superestructura y la subestructura. Transfieren las fuerzas verticales a la subestructura y permiten las rotaciones mediante una almohadilla elastomérica encapsulada; los movimientos laterales y las rotaciones se acomodan según el tipo de apoyo.

Aplicaciones
Los apoyos RESTON-POT son adecuados para puentes y edificios con cargas de bajas a altas y movimientos o rotaciones frecuentes. Se usan cuando se requiere transferencia de carga vertical junto con capacidad de rotación y acomodación de desplazamientos.

Imágenes / Ejemplos

• Composición de un apoyo deslizante guiado (Tipo TE) con una barra guía a cada lado

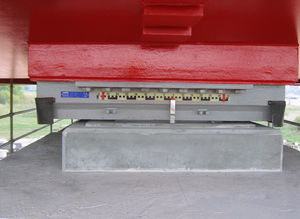

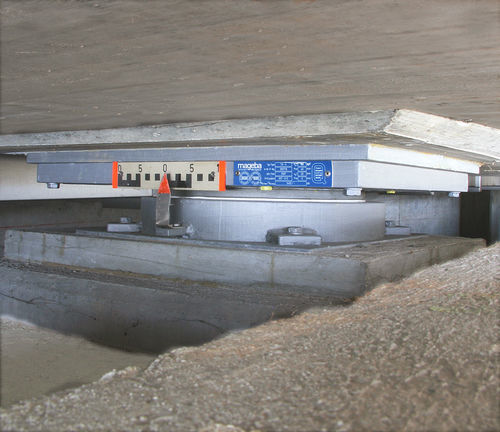

• Apoyo deslizante libre instalado (Tipo TA) con escala de movimiento
• Apoyos TA y TF instalados con placas de anclaje
• Apoyo estructural que puede resistir fuerzas horizontales en una dirección (Tipo TE)
• Parte inferior de la placa de deslizamiento con chapa metálica pulida
• Apoyo TE colocado y hormigonado con espárragos

Características / especificaciones técnicas

• Modelo: RESTON-POT
• Cargas típicas: 500–120.000 kN
• Tipos disponibles: TF (fijo), TA (deslizante libre), TE (deslizante guiado)
• Rotaciones: permite grandes rotaciones y giro alrededor de cualquier eje horizontal y vertical
• Movimientos: permite desplazamientos en todas las direcciones
• Almohadilla elastomérica encapsulada para permitir la rotación
• Sellado: detalle de sellado vulcanizado para fiabilidad excepcional
• Mantenimiento: diseño sin necesidad de mantenimiento rutinario
• Ejemplos de componentes: placa de deslizamiento con chapa metálica pulida; placas de anclaje y espárragos para posicionamiento y hormigonado
• Documentación disponible: folleto del producto, ficha técnica, planos tipo, EPD y certificados de conformidad
