Máquina de electroerosión SEDM BX3

de alta precisiónde alta velocidadde precisión

Descripción

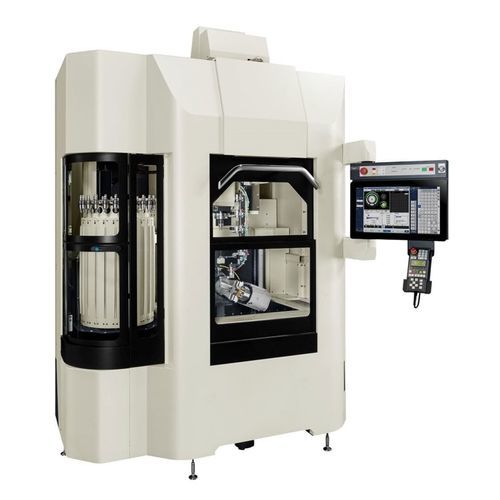

La Makino BX3 es una máquina de perforación por EDM diseñada para la producción en gran volumen de orificios de película de refrigeración y características similares en álabes y palas de turbinas. La BX3 prioriza la reducción del tiempo de ciclo y la estabilidad en la perforación mediante operación totalmente sumergida y una cinemática optimizada.

Características clave

• Generador totalmente digital ES200A que permite ciclos de mecanizado más rápidos y hasta 100 amperios pico para mayor rendimiento.
• Operación totalmente sumergida con tanque de trabajo programable de subida/bajada para mejorar la estabilidad y la precisión al atravesar la pieza.
• Control adaptativo capaz de detectar la penetración en menos de 1 segundo, adecuado para mecanizados en cavidades internas.
• Altas velocidades de posicionamiento: hasta 10 m/min en ejes lineales y hasta 10 rpm en la mesa rotativa 2 ejes para minimizar tiempos no productivos.
• La mesa rotativa está configurada para mantener detalles típicos de motores aeronáuticos cerca del centro de rotación, reduciendo desplazamientos X/Y.
• Cambiador automático de herramientas (ATC) de 24 posiciones que admite electrodos soportados hasta 700 mm sin vaciar ni mover el tanque de trabajo.
• Cabina CE completa estándar y acceso de mantenimiento centralizado en la parte trasera para optimizar el espacio en planta en instalaciones multi-máquina.
• Bomba de diafragma de alta presión 10 MPa (1450 psi) con filtración integrada y sistemas de desionización, monitorizados digitalmente.
• Control Hyper-i con pantalla táctil HD de 24 pulgadas y funciones específicas para perforación EDM.
• Conectividad HyperConnect IIoT estándar para monitorización remota e integración de datos de fabricación.

Tabla técnica (seleccionada)
Mesa rotativa - A: 360° / B: ±140°
X: 370 mm Y: 270 mm Z: 750 mm
Avance rápido: 10 m/min
Tamaño máximo de pieza: Ø 300 x 300 mm
Peso máximo de pieza: 20 kg
Tamaño del tanque: 800 mm x 740 mm

Características / especificaciones técnicas

• Modelo: BX3
• Generador: Makino ES200A (totalmente digital) — control adaptativo, hasta 100 Amperios pico
• Modo de operación: Totalmente sumergida con tanque de trabajo programable
• Detección de penetración: en menos de 1 segundo (control adaptativo)
• Velocidad de posicionamiento rápido: 10 m/min
• Posicionamiento mesa rotativa: 2 ejes, hasta 10 rpm; A: 360°; B: ±140°
• Recorridos (métrico): X 370 mm, Y 270 mm, Z 750 mm
• Tamaño máximo pieza: Ø 300 x 300 mm
• Peso máximo pieza: 20 kg
• Herramientas: ATC 24 posiciones; admite electrodos soportados hasta 700 mm
• Tamaño tanque: 800 mm x 740 mm
• Bomba: Bomba diafragma alta presión 10 MPa (1450 psi)
• Filtración y tratamiento de agua: Filtración integrada y sistemas de desionización (monitorización digital)
• Control: Hyper-i con pantalla táctil HD de 24 pulgadas y funciones especializadas para perforación EDM
• Conectividad: HyperConnect IIoT para monitorización remota
• Seguridad / Conformidad: Cabina completa CE estándar
