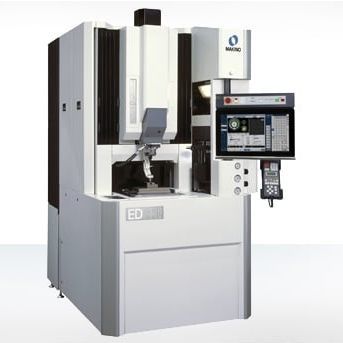

Máquina de electroerosión por penetración EDFH-1

por penetraciónSEDMde alta precisión

Descripción general
El EDFH-1 combina electroerosión por penetración (sinker EDM) de ultra-precisión y taladrado EDM de alta precisión en una única plataforma compacta diseñada para estabilidad térmica, precisión mecánica a largo plazo y ergonomía del operario. La máquina permite operaciones de taladrado EDM de alta precisión y procesos sinker EDM estándar manteniendo control de profundidad a nivel micrométrico y acabados superficiales finos.

Rendimiento clave y capacidades

• Acabados superficiales hasta 1,3 µin Ra (0,25 µm Rz)
• Generador capaz de producir radios de esquina interiores tan pequeños como 5 micrones (0,0002″)
• Velocidad de salto del eje Z: 10 m/min (394 ipm)
• Capacidad de control de profundidad: ±1 micrón mediante husillo de bolas refrigerado por núcleo
• Eje C de alta velocidad con velocidades de rotación de hasta 2.000 rpm
• El eje W programable proporciona alineación rígida para guías de troqueles de perforación EDM e incluye un brazo guía central para soportar y evitar la vibración de electrodos de pequeño diámetro
• Presiones de flushing hasta 10 MPa (1.450 psi)

Diseño de la máquina y estabilidad
El diseño incluye tolerancias de alineación de 2 micrones (0,00008″) o inferiores en todo el recorrido de cada eje. Las medidas para mejorar la estabilidad térmica incluyen aislar el calor del armario eléctrico/generador de la estructura de la máquina e integrar el depósito dieléctrico en la fundición de la base. La mesa de trabajo estacionaria eleva aún más la precisión, y un sistema de cuba de trabajo programable con elevación en 3 lados facilita el acceso y la ergonomía del operario.

Control y funciones para el operario
El control Hyper‑i de Makino aglutina las capacidades de la máquina en una interfaz eficiente y fácil de usar. Entre las funciones destacadas están una gran pantalla táctil HD de clase 24″, la función E‑Tech Doctor, manuales embarcados con vídeos de formación integrados, personalización sencilla y opciones de monitorización remota para apoyar operaciones avanzadas y preferencias del operario.

Capacidades relacionadas

• Taladrado EDM de alta precisión y procesamiento sinker EDM en la misma plataforma
• Soporte de estabilidad para electrodos de pequeño diámetro con brazo guía central
• Mecanizado a alta velocidad manteniendo control de profundidad a nivel micrométrico

Especificaciones / datos técnicos

• Modelo: EDFH-1
• Mesa (métrico): 350 x 250 mm; Mesa (imperial): 13.8″ x 9.8″
• Recorridos (métrico): X: 220 mm, Y: 180 mm, Z: 300 mm; Recorridos (imperial): X: 8.7″, Y: 7.1″, Z: 11.8″
• Peso máximo de la pieza: 50 kg (110 lb)
• Capacidad ATC: 8, 16
• Tamaño del tanque (métrico): 450 x 350 x 200 mm; Tamaño del tanque (imperial): 17.7″ x 13.8″ x 7.9″
• Capacidad de acabado superficial: hasta 1,3 µin Ra (0,25 µm Rz)
• Radio interior mínimo: 5 µm (0,0002″)
• Velocidad de salto del eje Z: 10 m/min (394 ipm)
• Precisión de control de profundidad: ±1 µm
• Velocidad máxima eje C: hasta 2.000 rpm
• Presión de flushing: hasta 10 MPa (1.450 psi)
• Tolerancias de alineación: 2 µm (0,00008″) o menos en todo el recorrido
• Depósito dieléctrico integrado en la pieza base; aislamiento térmico del armario eléctrico/generador
• Mesa de trabajo estacionaria con tanque de trabajo programable de elevación en 3 lados
• Control: Makino Hyper‑i con pantalla táctil de clase 24″, E‑Tech Doctor, manuales integrados y vídeos de formación
