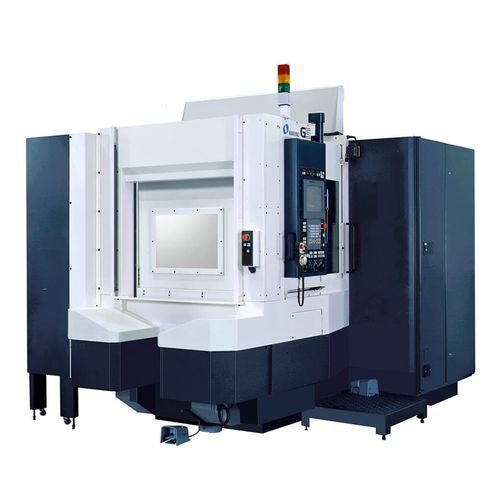

Centro de rectificado para paletas de turbinas G5

horizontalCNC5 ejes

Descripción general
Rectificadora CNC de 5 ejes diseñada para piezas de turbina de alta precisión y componentes rotativos complejos.

Resumen del producto
La G5 es un centro de mecanizado horizontal 5 ejes que combina rectificado, fresado, taladrado y roscado en una única configuración. Al permitir múltiples operaciones en la misma máquina, la G5 elimina tiempos no productivos, reduce la necesidad de equipos y acorta los plazos de producción — ventajas críticas para la industria aeroespacial y la fabricación de piezas rotativas de precisión.

Capacidades clave

• Configuración horizontal de mecanizado 5 ejes (ejes B y C)
• Rectificado, fresado, taladrado y roscado integrados en una sola máquina
• Procesado en una sola puesta a punto para eliminar tiempos fuera de corte
• Diseñada para componentes de turbina de alta precisión y geometrías complejas
• Cambiador automático de herramientas (ATC) de 60 posiciones para flexibilidad de utillaje

Especificaciones técnicas (métricas)
Eje A: Ninguno
Eje B: 270° (-90° a +180°)
Eje C: 360°
Velocidad de husillo: 12.000 rpm
Recorrido rápido: 48.000 mm/min
Avance de corte: 48.000 mm/min
Máximo tamaño pieza: Ø 440 x 380 SR
Carga máxima: 120 kg
Capacidad ATC: 60 herramientas
Longitud máxima herramienta (CAT): 360 mm
Longitud máxima herramienta (HSK): 400 mm
Diámetro máximo herramienta: 70 mm / 220 mm (con limitación)
Peso máximo herramienta: 12 kg

Especificaciones técnicas (imperiales)
Palet: 9.8"
Recorrido X: 20.5"; Y: 22.0"; Z: 23.6"
Eje A: Ninguno
Eje B: 270° (-90° a +180°)
Eje C: 360°
Velocidad husillo: 12.000 rpm
Recorrido rápido: 1,890 ipm
Avance de corte: 1,890 ipm
Máximo tamaño pieza: Ø 17.3 x 15 SR
Carga máxima: 265 lbs
Capacidad ATC: 60 herramientas
Longitud máxima herramienta (CAT): 14.2"
Longitud máxima herramienta (HSK): 15.7"
Diámetro máximo herramienta: 2.8" / 8.7" (con limitación)
Peso máximo herramienta: 26 lbs

Aplicaciones / Beneficios

• Combina fresado y rectificado en una sola puesta a punto para eliminar operaciones sin valor añadido
• Reduce la inversión en equipos y los plazos de fabricación
• Optimizada para componentes de turbina y otras piezas rotativas de precisión empleadas en aeronáutica y generación de energía

Detalles del modelo

• Modelo: G5 (rectificadora CNC 5 ejes)
• Ejes: B 270° (-90° a +180°); C 360°; sin eje A
• Velocidad husillo: 12.000 rpm
• Recorrido rápido / avance de corte: 48.000 mm/min (1,890 ipm)
• Envelope pieza máx.: Ø 440 x 380 SR (Ø 17.3 x 15 SR)
• Carga máxima: 120 kg (265 lbs)
• Utillaje: ATC 60 herramientas; longitud máx. herramienta CAT 360 mm / 14.2"; longitud máx. HSK 400 mm / 15.7"
• Diámetro máx. herramienta: 70 mm / 220 mm (con limitación) — 2.8" / 8.7" (con limitación)
• Peso máx. herramienta: 12 kg (26 lbs)
