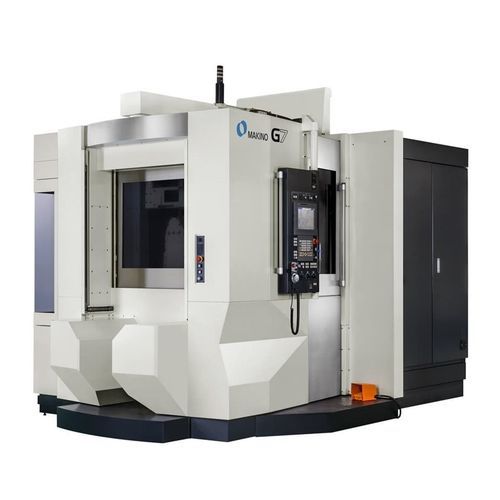

Centro de mecanizado CNC 5 ejes G7

horizontal60 herramientasde fresado

Resumen del producto
El Makino G7 es un centro de mecanizado horizontal 5 ejes que combina rectificado, fresado, taladrado y roscado en una sola preparación. Diseñado para materiales exigentes y geometrías complejas, reduce tiempos no productivos al agrupar múltiples operaciones en una sola máquina.

Aplicaciones

• Rectificado de Inconel® y aleaciones a base de níquel
• Rectificado de perfiles root‑form
• Rectificado de álabes y palas de turbina para aeroespacial

Resumen técnico

• Eje A: Ninguno
• Eje B: 270° (-90° a +180°)
• Eje C: 360°
• Revoluciones husillo: 12.000 rpm
• Desplazamiento rápido: 48.000 mm/min (X,Y) y 43.000 mm/min (Z)
• Avance de corte: 48.000 mm/min (X,Y) y 43.000 mm/min (Z)
• Pieza máxima: 535 Ø x 400 SR
• Carga máxima: 120 kg
• Capacidad ATC: 60 herramientas
• Longitud máxima herramienta (CAT): 360 mm
• Longitud máxima herramienta (HSK): 420 mm
• Diámetro máximo herramienta: 70 mm / 220 mm (con limitación)
• Peso máximo herramienta: 12 kg

Notas operativas
El G7 permite pasar del fresado al rectificado en la misma máquina, reduciendo la inversión en equipos y permitiendo múltiples operaciones en una sola preparación para eliminar tiempos fuera de corte. Es adecuado para materiales basados en níquel y geometrías root‑form comunes en la fabricación aeroespacial.

Especificaciones

• Placa: 250 mm (9.8 in)
• Recorrido X: 690 mm (27.2 in)
• Recorrido Y: 650 mm (25.6 in)
• Recorrido Z: 730 mm (28.7 in)
• Eje A: Ninguno
• Eje B: 270° (-90° a +180°)
• Eje C: 360°
• Velocidad de husillo: 12.000 rpm
• Desplazamiento rápido (X,Y): 48.000 mm/min (1,890 ipm)
• Desplazamiento rápido (Z): 43.000 mm/min (1,693 ipm)
• Avance de corte (X,Y): 48.000 mm/min (1,890 ipm)
• Avance de corte (Z): 43.000 mm/min (1,693 ipm)
• Pieza máxima: 535 Ø x 400 SR (21 in Ø x 15.7 in SR)
• Carga máxima: 120 kg (265 lbs)
• Capacidad ATC: 60 herramientas
• Longitud máxima herramienta (CAT): 360 mm (14.2 in)
• Longitud máxima herramienta (HSK): 420 mm (16.5 in)
• Diámetro máximo herramienta: 70 mm / 220 mm * (2.8 in / 8.7 in * con limitación)
• Peso máximo herramienta: 12 kg (26 lbs)
