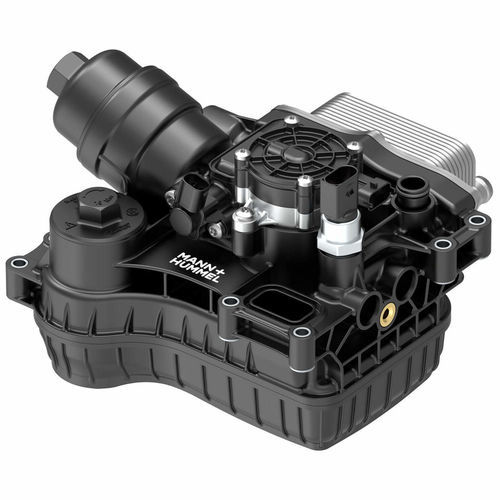

Unidad de filtrado de presión

de vacíode placasde derivación

Resumen
Las partículas de suciedad en el aceite provocan desgaste y daños en las transmisiones de turismos. Los filtros de aceite de transmisión para lado de aspiración y lado de presión de MANN+HUMMEL garantizan una excelente limpieza del aceite gracias a medios filtrantes altamente eficaces y protegen las transmisiones de forma fiable. El diseño del lado de aspiración como elemento plano ofrece una gran superficie filtrante para alta capacidad de retención de polvo y baja caída de presión. Los filtros para el lado de presión cuentan con una carcasa de plástico con válvula bypass integrada y diseño compacto apto para espacios de instalación limitados.

Características técnicas (tabla)
Características técnicas | Filtro lado aspiración | Filtro lado presión
Rango de caudal volumétrico | Hasta 70 l/min | Hasta 70 l/min
Eficiencia de separación | Beta 22 µm(c) ≥ 200 (según ISO 16 889) | Beta 5 µm(c) ≥ 200 (según ISO 16 889)
Intervalo de servicio | Aplicación vida útil | Aplicación vida útil
Temperatura de funcionamiento | 40 °C a +150 °C | 40 °C a +150 °C
Pérdida de presión | < 0,15 bar @ 24 mm²/s | < 0,5 bar @ 24 mm²/s

Beneficios del producto

• Medios filtrantes altamente eficaces que aseguran la mejor limpieza del aceite
• Uso óptimo del espacio de instalación
• Rejilla de soporte para buena estabilidad de los pliegues y baja caída de presión
• Tecnología de plisado probada que ofrece gran superficie filtrante, alta capacidad de retención de polvo y baja caída de presión

Filtros de transmisión lado aspiración

• Paquete de pliegues inyectado integrado en la carcasa para uso óptimo del espacio
• Válvula bypass protegida con malla que asegura un flujo de aceite limpio en condiciones extremas

Filtros de transmisión lado presión

• Montaje sencillo
• Válvula bypass integrada que asegura el flujo de aceite incluso en condiciones extremas

Información adicional
Aceite limpio para el motor eléctrico: para garantizar un rendimiento constantemente alto, las transmisiones modernas requieren una filtración de aceite eficiente. Esto también se aplica a sistemas de propulsión alternativos. MANN+HUMMEL ofrece un sistema de filtro compacto para eAxles y transmisiones híbridas que integra múltiples funciones.

Especificaciones técnicas

• Aplicación: Filtración de aceite de transmisión para turismos (soluciones lado aspiración y lado presión)
• Rango de caudal volumétrico: hasta 70 l/min
• Eficiencia de separación: aspiración Beta 22 µm(c) ≥ 200 (según ISO 16 889); presión Beta 5 µm(c) ≥ 200 (según ISO 16 889)
• Intervalo de servicio: aplicación vida útil
• Rango de temperatura de funcionamiento: 40 °C a +150 °C
• Pérdida de presión: aspiración < 0,15 bar @ 24 mm²/s; presión < 0,5 bar @ 24 mm²/s
• Notas de diseño: aspiración — paquete de pliegues plano/inyectado para gran superficie filtrante y eficiencia de espacio; presión — carcasa de plástico con válvula bypass integrada (asegura el flujo de aceite en condiciones extremas)
• Beneficios: alta capacidad de retención de polvo, baja caída de presión, buena estabilidad de pliegues, uso óptimo del espacio de instalación
