Cartucho filtrante de aceite

de profundidadpara aplicaciones industrialespara la industria del automóvil

Descripción general
Los filtros de aceite eliminan partículas sólidas del aceite que se acumulan en el circuito de lubricación debido a la contaminación y el desgaste. Con una excelente filtración de partículas y una alta capacidad de retención de suciedad, los filtros de aceite para motor MANN+HUMMEL ofrecen protección óptima y permiten largos intervalos de servicio incluso en condiciones severas. Contribuyen a un funcionamiento duradero y económico de motores en vehículos comerciales y aplicaciones industriales.

Gama de productos
Los sistemas de filtrado de aceite de motor de MANN+HUMMEL están disponibles como filtros de aceite spin-on y como módulos filtrantes. Según los requisitos, se pueden utilizar distintos medios filtrantes MULTIGRADE con diferentes clases de filtración, tamaños e intervalos de servicio para proteger el motor del desgaste. Funciones adicionales, como refrigeración del aceite, medición de presión y temperatura de aceite, así como separación de hollín, se pueden integrar opcionalmente en módulos de filtro específicos para clientes de motores industriales y de vehículos comerciales.

Interfaz de bayoneta WAVELOCK
La innovadora interfaz de bayoneta WAVELOCK para aplicaciones líquidas permite un mantenimiento fácil, rápido y limpio. El concepto de bayoneta con tres aletas permite el montaje o desmontaje con una rotación de 90° sin necesidad de herramientas especiales, reduciendo el tiempo y esfuerzo de servicio.

Características técnicas (tabla)
Características técnicas | Filtros de aceite
Rango de caudal volumétrico | 10 a 200 l / min
Eficiencia de separación | 50 % a 7 a 20 µm
Intervalo de servicio | 2 años y hasta 300.000 km
Temperatura de funcionamiento | -40 a 130 °C

Beneficios del producto

• Eficiencia máxima del sistema gracias a la alta capacidad de retención de suciedad con mínima pérdida de carga
• Disponible con una variedad de medios filtrantes MULTIGRADE de alto rendimiento y respetuosos con el medio ambiente
• Mantenimiento rápido, fácil y limpio

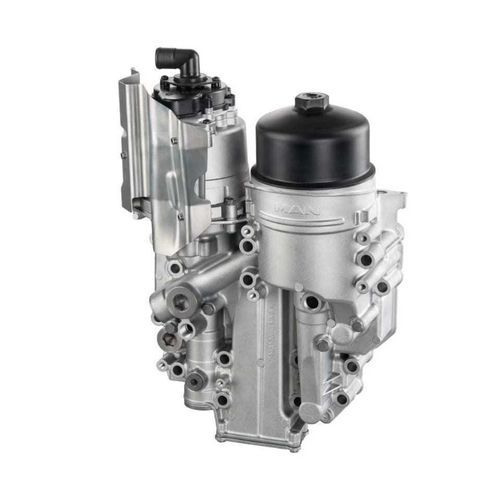

Módulos de filtro de aceite

• Diseños robustos que cumplen los más altos requisitos técnicos
• Integración de diversas funciones para satisfacer demandas individuales de los clientes (por ejemplo, control de presión y temperatura)

Filtros spin-on

• Diseño estandarizado
• Disponibilidad rápida en todo el mundo

Detalles potentes — bloqueo de bayoneta WAVELOCK
Los filtros spin-on de MANN+HUMMEL están probados desde hace años y ofrecen una protección óptima. El bloqueo de bayoneta desarrollado por MANN+HUMMEL establece nuevos estándares para un mantenimiento sencillo y la reducción de costes de servicio. La conexión de bayoneta está diseñada para cambios de filtro sin herramientas, los pares de apriete y aflojado claramente definidos reducen errores de montaje, y el diseño evita roscas en el área de flujo para mejorar la limpieza de los componentes.

Diseño
El diseño WAVELOCK es en gran medida comparable al filtro spin-on convencional en el concepto de flujo de fluido (entrada axial, flujo de fuera hacia dentro a través del elemento filtrante, el fluido limpiado sale por el centro). Las juntas tóricas radiales proporcionan el sellado hacia el exterior y entre los lados sucio y limpio. El diseño modular permite la integración de funciones adicionales como una válvula de derivación o una membrana anti-drenaje.

Conexión del filtro spin-on WAVELOCK a la brida
La innovación clave es un concepto de bayoneta con tres aletas para un servicio rápido y sin herramientas mediante una rotación de 90°. El sellado entre la cabeza del filtro y el filtro WAVELOCK se consigue con dos juntas tóricas radiales; el sellado presurizado garantiza la fiabilidad a altas presiones y compensa movimientos relativos.

Sistema de filtro modular
El diseño WAVELOCK se integra en un sistema modular para cubrir una amplia gama de aplicaciones (aceite, aceite hidráulico, combustible y prefiltro de combustible). Se pueden combinar diferentes tamaños, requisitos de filtración y funciones adicionales. Las variantes incluyen cabezales con bomba manual o bomba eléctrica; los filtros WAVELOCK están disponibles en múltiples longitudes y con opciones como separación de agua, calentador eléctrico u sensor de agua.

Ventajas del sistema WAVELOCK

• Servicio de filtro sin herramientas y por tanto rápido
• Combina la simplicidad y variabilidad de un filtro spin-on con los requisitos modernos de los sistemas de filtración
• Conexión de bayoneta patentada como interfaz entre el filtro spin-on y la cabeza del filtro, que permite protección contra copias e impide el uso de filtros inferiores
• Mayor fiabilidad operativa gracias a los sellos radiales hacia el exterior y entre los lados sucio y limpio
• Mejora de la limpieza de los componentes al eliminar las roscas en la zona de flujo
• Diseño robusto basado en componentes de filtros spin-on consolidados
• Diseño modular que cubre distintos tamaños y funciones
• Mejora del coste total de propiedad

Documentos disponibles
WAVELOCK flyer (PDF, 2 MB); WAVELOCK service instruction (PDF, 477 KB).

Características / especificaciones técnicas

• Rango de caudal: 10 a 200 l / min
• Eficiencia de separación: 50 % a 7 a 20 µm
• Intervalo de servicio: 2 años y hasta 300.000 km
• Temperatura de funcionamiento: -40 a 130 °C
• Tipos disponibles: filtros spin-on y módulos filtrantes
• Funciones integradas opcionales: refrigeración de aceite, medición de presión de aceite, medición de temperatura de aceite, separación de hollín
• Medios filtrantes: medios MULTIGRADE de alto rendimiento (diversas clases)
• Interfaz de bayoneta WAVELOCK para servicio sin herramientas e integración modular
