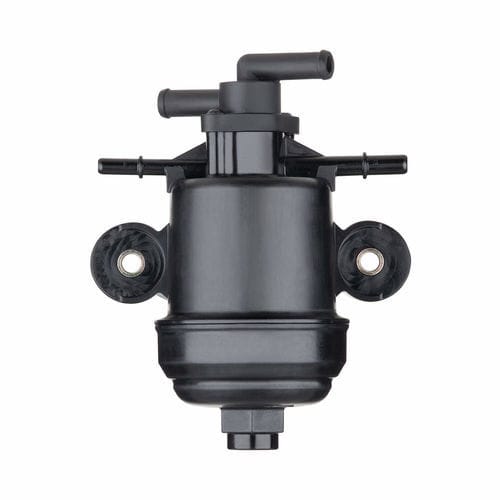

Filtro para AdBlue Urea filter module

de membranapara condiciones severaspara maquinaria de construcción

Resumen
En máquinas de construcción y agrícolas, los filtros de urea deben ofrecer alto rendimiento bajo cargas intensas. MANN+HUMMEL ha desarrollado un nuevo módulo de filtro de urea compacto diseñado para cumplir estos requisitos especiales y proporcionar una protección fiable a los sistemas de reducción catalítica selectiva (SCR).

Objetivo y ventajas
El módulo asegura un arranque rápido del sistema, funcionamiento robusto, intervalos de servicio coordinados y protección eficiente de la bomba de alimentación de urea. Aborda riesgos comunes de contaminación (p. ej. entorno de llenado contaminado, ventilación insuficiente del depósito) y las crecientes exigencias de gestión térmica en aplicaciones off-highway.

Ventilación (funcionamiento en lado de aspiración)
El módulo puede utilizarse en aplicaciones en el lado de aspiración donde la presión puede caer por debajo de la ambiental. Una membrana de ventilación hidrofóbica patentada evita el mojado por la solución de urea y dirige de forma continua el aire hacia el lado limpio, evitando pérdida de nivel de líquido y reducción del rendimiento del filtro. El diseño de la membrana se selecciona según la sensibilidad al aire y la presión crítica del sistema SCR; la selección se valida en un banco de ensayos dedicado para adaptar la capacidad de retención de suciedad a la aplicación.

Posición de instalación y mantenimiento
Según los requisitos del cliente, el módulo filtrante puede instalarse aguas arriba (lado de aspiración) o aguas abajo (lado de presión) de la unidad SCR. El módulo puede ubicarse fuera del depósito de urea en una posición más accesible para permitir un acceso rápido y sencillo durante el servicio.

Estructura del módulo de filtro de urea

• 1 Salida de refrigerante
• 2 Salida de urea
• 3 Membrana de ventilación
• 4 Calentador hidráulico
• 5 Elemento de compensación
• 6 Entrada de refrigerante
• 7 Entrada de urea
• 8 Elemento de compensación
• 9 Elemento filtrante

Funcionamiento fiable a bajas temperaturas
Para gestionar el riesgo de congelación (expansión de la solución de urea), MANN+HUMMEL utiliza elementos de compensación protegidos por patente hechos de espuma EPDM para minimizar las fuerzas de compresión sobre la carcasa del filtro. Para el descongelado y la disponibilidad térmica del sistema SCR, el módulo ofrece un calefactor eléctrico (rápido, salida inmediata en arranque en frío) o un calefactor hidráulico (más lento pero no carga el sistema eléctrico). La elección depende de la versión de la máquina y de criterios económicos.

Aplicaciones y adopción
El módulo de filtro de urea compacto está dirigido a vehículos off-highway como máquinas de construcción y agrícolas. Representa una solución de filtración flexible y autosuficiente para proteger los sistemas SCR y ayudar a cumplir las normativas de emisiones actuales y futuras; clientes planean equipar vehículos con motores de más de 4,5 litros con este módulo.

Especificaciones técnicas

• Aplicación: filtración de solución de urea / AdBlue para sistemas SCR en máquinas de construcción y agrícolas
• Componentes clave: elemento filtrante, membrana de ventilación (hidrofóbica), elementos de compensación (espuma EPDM), calentador (eléctrico o hidráulico)
• Instalación: lado de aspiración aguas arriba o lado de presión aguas abajo del SCR; el módulo puede montarse fuera del depósito de urea para acceso de servicio
• Ventilación: membrana hidrofóbica patentada que evita el mojado y dirige el aire al lado limpio
• Gestión térmica: calentador eléctrico (calentamiento rápido) o calentador hidráulico (sin carga eléctrica)
• Protección a baja temperatura: elementos de compensación en espuma EPDM protegidos por patente para acomodar la expansión por congelación
• Validación del diseño: membrana de ventilación y capacidad de retención seleccionadas en banco de ensayos dedicado para cumplir los requisitos de presión cliente/sistema
• Motores objetivo: destinado a máquinas pesadas/off-highway; adopción referenciada para motores >4,5 L
• Beneficios principales: mejor arranque del SCR, funcionamiento robusto, intervalos de servicio ajustados, protección de la bomba de alimentación, control de la contaminación
