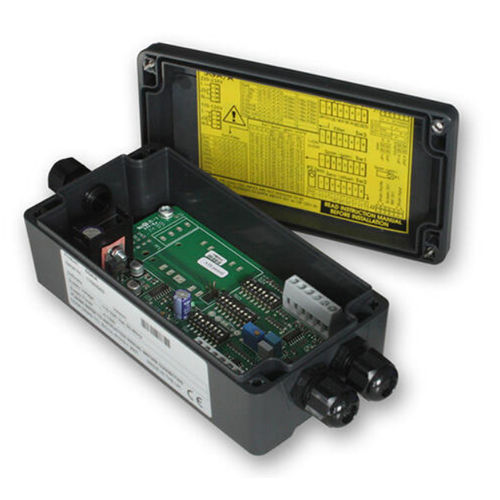

Acondicionador de señal en miniatura SGABCM

para captor de fuerza

El SGABCM es una placa de circuito impreso retroadaptable que facilita la conexión de una galga extensométrica de medio puente o cuarto de puente al acondicionador de células de carga SGA. Esta unidad también puede adquirirse junto con un SGA. La PCB viene con una resistencia de 5ppm/°C para la terminación de puente de 350 Ohm (tanto de cuarto como de medio) y una resistencia shunt cal. El SGABCM es compatible con todas las variantes del SGA, es decir, SGA/A, SGA/D y SGAs equipados con el módulo de fuente de alimentación de CC aislada IS1224. Fácil instalación: sólo hay que atornillarlo al conector de la célula de carga existente en el SGA Las conexiones de terminales de tornillo incorporadas admiten una amplia gama de resistencias de terminación de puente, lo que permite la instalación in situ sin equipos de soldadura Resistencias de alta estabilidad (5ppm/°C) instaladas para los brazos "fijos" del puente Una galga extensométrica de medio puente se conecta simplemente al módulo BCM a través de los terminales de tornillo, sin necesidad de componentes adicionales El circuito de la galga extensométrica de cuarto de puente, junto con su resistencia de terminación, se puede cablear para compresión o tensión (estiramiento) dando una salida positiva Ocupa poco espacio: aproximadamente 53x32mm, se atornilla en el conector J2 existente El SGABCM puede pedirse junto con un SGA/A o D o por separado para su instalación posterior en los SGA existentes del cliente Los terminales de tornillo permiten instalar una resistencia de derivación de "calibración de derivación" (shunt cal) para comprobar periódicamente la integridad de la(s) galga(s) extensométrica(s), el cableado y la calibración la "calibración remota de derivación" puede realizarse activando un relé en miniatura de 24 V instalado en el BCM. Se pueden calibrar simultáneamente varias SGA de una instalación
