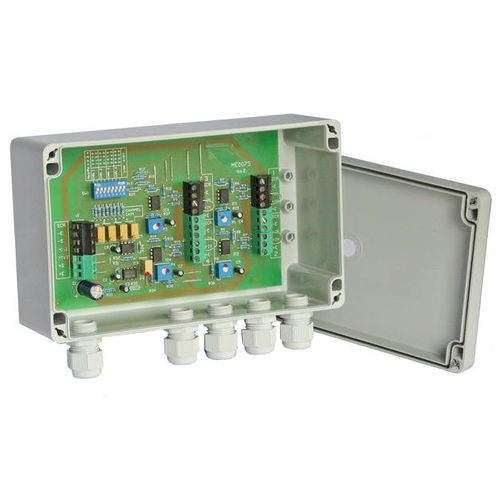

Caja de conexiones de adición activa JBA

en riel DINresistente al aguaIP65

La JBA es una caja de conexiones sumadora activa que proporciona conectividad para hasta cuatro sensores basados en galgas extensométricas, como células de carga, sensores de fuerza, sensores de presión, sensores de par, etc. Obtiene su alimentación de un instrumento anfitrión como el LCA20 y el LCD20. Las ganancias individuales de cada canal se configuran mediante un interruptor DIP de 8 vías y potenciómetros multivuelta para obtener una ganancia global de entrada/salida de 1:1. Por ejemplo, si se conectan tres galgas, cada una tiene una ganancia de 0,33, de modo que cuando se suman, la ganancia global es la unidad. De este modo, toda la instalación aparece como un único indicador en el ordenador central. El desplazamiento (cero) resultante no es ajustable, pero puede compensarse en el instrumento central. Para un circuito sumador sencillo sin recorte ni compensación de esquinas, utilice la tarjeta de empalme de célula de carga pasiva (JPP) y para funciones de alarma de monitorización y detección de fallos, utilice la caja de empalme de célula de carga con monitorización de fallos, (LCI). Suma precisa y sencilla de hasta 4 células de carga de galgas extensométricas Corrección de esquinas habilitada para compensar las tolerancias de fabricación y la carga en instalaciones de múltiples galgas extensométricas Ajuste de ganancia individual para cada canal Simplifica la instalación de plataformas multicelda, silos, depósitos y sistemas de pesaje de tolvas Amplio rango de entrada: de 0,5 a 20 mV/V Sin interacción entre offset y ganancia Sin interacción entre canales durante la calibración Se suministra premontado en una carcasa de mamparo (JBA como se muestra en la foto principal de arriba),
