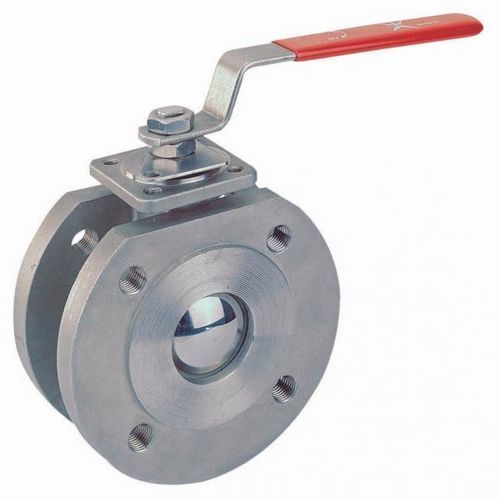

Válvula de bola

manualde regulación de caudalcon brida

Descripción
Válvula de bola compacta tipo wafer de paso total, diseñada para ANSI Clase 150 y PN16/40. Construcción en acero inoxidable CF8M, ahorro de espacio y peso; disponible en tres familias de modelos que cubren distintas tamaños, presiones y certificaciones.

Modelos

• Standard — Tipo wafer, compacta, paso total; disponible con bola V 30/60/90° para control de caudal; NACE MR0175 opcional bajo demanda; tamaños 1/2" ~ 6"; presión ANSI Clase 150, PN16/40; cuerpo CF8M; asientos PTFE/RTFE estándar u otras opciones bajo pedido.
• Series F98 — Series F98, Fire Safe: Tipo wafer, Direct Mount, resistente al fuego, paso total; conforme a B16.34; tamaños 1/2" ~ 4"; presión PN16; materiales de cuerpo 1.4408 / 1.0619; asientos PTFE/RTFE estándar u otras opciones bajo pedido.
• Series F98A — Series F98A, ISO 15848-1: Tipo wafer, paso total, certificado ISO 15848-1; tamaños 1/2" ~ 4"; presión PN10/40; materiales de cuerpo 1.4408 / 1.0619; asientos PTFE/RTFE estándar u otras opciones bajo pedido.

Comparación de modelos (tabla)
Model | Tamaño | Clasificación de presión | Cuerpo | Asientos | Diseño
Standard | 1/2" ~ 6" | ANSI Clase 150, PN16/40 | CF8M | PTFE/RTFE (estándar) u otras opciones | Tipo wafer, compacto, paso total, bola V opcional 30/60/90°, NACE MR0175 opcional
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE (estándar) u otras opciones | Tipo wafer, Direct Mount, Fire Safe, conforme a B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE (estándar) u otras opciones | Tipo wafer, paso total, certificado ISO 15848-1

Especificaciones técnicas

• Tipo: Válvula de bola tipo wafer para bridas, paso total
• Materiales: Cuerpo CF8M (acero inoxidable); alternativas 1.4408 / 1.0619 según versión
• Tamaños: 1/2" ~ 6" (algunas series limitadas a 1/2" ~ 4")
• Presiones: ANSI Clase 150; PN16/40; PN10/40 según la serie
• Asientos: PTFE / RTFE estándar; otras opciones disponibles bajo pedido
• Características de diseño: Diseño wafer compacto; opción Direct Mount (Series F98); construcción Fire Safe (Series F98); opciones de bola V (30/60/90°) para control de caudal
• Certificaciones / normas: Conforme a B16.34 (según versión); ISO 15848-1 certificado para Series F98A; NACE MR0175 disponible bajo pedido
• Variantes: Tres familias de modelos — Standard, Series F98 (Fire Safe), Series F98A (ISO 15848-1)
