Válvula de bola

neumáticade reducción de presiónde control de caudal

Visión general del producto

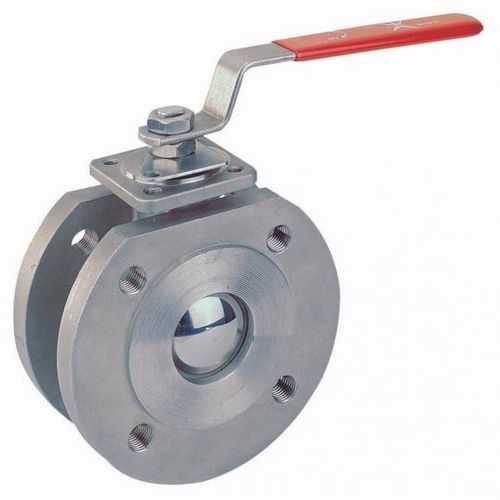

Válvula de bola compacta tipo wafer de paso total, clasificada ANSI Class 150 y PN10/16/40. Construcción compacta y ligera en acero inoxidable CF8M. Disponible en varios diseños (Standard, Series F98 con protección contra incendios, Series F98A certificada ISO 15848-1) y en una gama de tamaños y presiones. Opciones: bolas V (30°/60°/90°) para control de caudal, asientos PTFE/RTFE de serie y materiales o certificaciones alternativas bajo pedido.

Modelos disponibles

• Standard — Tipo wafer, compacto, paso total; disponible con bola V 30°/60°/90° para control de caudal; NACE MR0175 opcional bajo pedido; tamaños 1/2" ~ 6"; presión ANSI Class 150, PN16/40; cuerpo CF8M; asientos PTFE/RTFE estándar (otras opciones bajo pedido).
• Series F98 — Series F98, Fire Safe; tipo wafer, montaje directo, fire safe, paso total; conforme a B16.34; tamaños 1/2" ~ 4"; presión PN16; materiales de cuerpo 1.4408 / 1.0619; asientos PTFE/RTFE estándar (otras opciones bajo pedido).
• Series F98A — Series F98A, ISO15848-1; tipo wafer, paso total, certificada ISO 15848-1; tamaños 1/2" ~ 4"; presión PN10/40; materiales de cuerpo 1.4408 / 1.0619; asientos PTFE/RTFE estándar (otras opciones bajo pedido).

Comparación de modelos (tabla)
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options available) | Wafer type, compact, full port, V-port option, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, full port, ISO 15848-1 certified

Especificaciones técnicas

• Diseño: tipo wafer, paso total; construcción compacta y de ahorro de espacio.
• Opción V-Port: bola en V 30°, 60°, 90° disponible para control de caudal (estándar en modelos especificados).
• Tamaños: rangos indicados por modelo — Standard: 1/2" ~ 6"; Series F98 / F98A: 1/2" ~ 4".
• Clasificaciones de presión: ANSI Class 150; PN10, PN16, PN40 según modelo/variante.
• Materiales del cuerpo: CF8M (Standard), 1.4408 / 1.0619 (Series F98 / F98A).
• Asientos: PTFE / RTFE estándar; materiales de asiento alternativos disponibles bajo pedido.
• Normas y certificaciones: Conforme a B16.34 (cuando esté especificado); Series F98A certificada según ISO 15848-1; NACE MR0175 opcional bajo pedido.
• Opciones contra incendios: Series F98 designada fire safe (diseño Direct Mount fire safe).
• Aplicaciones típicas: conexiones bridadas donde se requiere una válvula de bola tipo wafer compacta y de paso total, con opciones de certificación para emisiones fugitivas y control de caudal.
• Variantes: 3 modelos disponibles (Standard, Series F98, Series F98A).
