Máquina tronzadora y chaflanadora motorizada SA series

Resumen

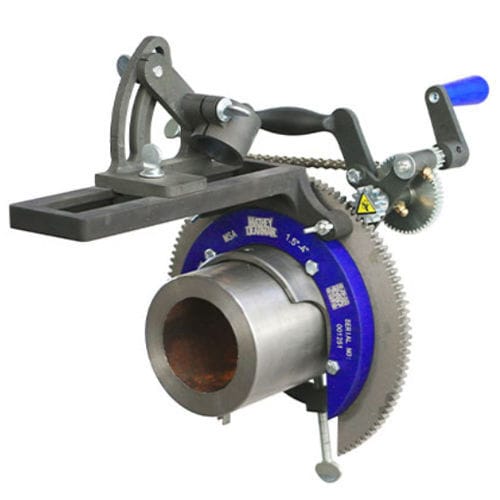

Estándar del sector durante más de 90 años, la máquina de corte en saddle Mathey Dearman es un sistema compacto y fácil de usar para corte y biselado de tuberías. Disponible en versiones manual y motorizada (PLASMASPEED), cubre diámetros de 1,5–48" (38–1.219 mm) según el modelo y ofrece cortes precisos y repetibles adecuados para la preparación de soldadura.

La máquina saddle manual incluye

• Máquina saddle
• Brazo de antorcha
• Ensamblaje portatorcha (diámetro de antorcha 1,375" / 35 mm)
• Ensamblaje boomer (fija la máquina a la tubería)
• Juego de pernos espaciadores
• Piezas y manual de operaciones

Puntos destacados motorizada (PLASMASPEED)
Las máquinas motorizadas PLASMASPEED incorporan un motor paso a paso de precisión y control de motor para cortes más rápidos y constantes, especialmente con antorchas de plasma de alta potencia. Son compatibles con 110/230 VAC y aumentan la velocidad de corte por plasma, produciendo cortes lisos que reducen o eliminan el desbaste.

La máquina motorizada incluye

• Máquina saddle motorizada 110/230 VAC
• Brazo de antorcha
• Ensamblaje portatorcha
• Ensamblaje boomer
• Juego de pernos espaciadores
• Piezas y manual de operaciones
• Soporte de montaje
• Motor paso a paso de precisión en ángulo recto
• Caja de control del motor
• Cable de comunicación plasma (10 ft, compatible con puerto CPC Hypertherm)

Corte convencional vs. corte saddle — tiempo
Ejemplo corte manual — tubo 8" schedule 40: total ≈ 30 minutos

• Incluye medición, corte y desbaste
• Tiempo de marcado y corte prolongado, cortes desiguales que requieren desbaste
• Mayor tiempo de ajuste y holgura de soldadura variable

Ejemplo máquina Mathey Dearman — 1SA en tubo 8" schedule 40: total ≈ 6 minutos

• Corte preciso y repetible
• Mínimo o ningún desbaste
• Ensamblaje más rápido y holgura de soldadura uniforme

Ventajas del producto (notas adicionales)

• Los modelos motorizados aumentan la productividad (hasta ~5× más rápidos en muchos casos) y mejoran la consistencia del corte
• Capacidad PLASMASPEED para aumentar el rendimiento de corte por plasma
• Accesorios (doble brazo de antorcha, brazo pro, rodillo para condiciones out-of-round) reducen la configuración y se adaptan a tubos no estándar

Modelos y ejemplos de piezas
Modelos manuales: MSA | 1SA | 2SA | 3SA (ejemplos de referencias para pernos espaciadores y separadores por escalón)
Modelos motorizados / PLASMASPEED: MSA | 1SA | 2SA | 3SA (referencias 115/230 VAC y kits retrofit disponibles)

Especificaciones generales (seleccionadas)

• Familia de producto: Saddle Machine motorizada / manual
• Marca: Mathey Dearman
• Rango de corte: 1,5–48" / 38–1.219 mm (según modelo)
• Alimentación (motorizada): 110/230 VAC; soporte PLASMASPEED
• Velocidad máxima (motorizada): hasta 141 ipm / 3.581 mpm (según modelo)
• Velocidad mínima (motorizada): hasta 4 ipm / 102 mpm (según modelo)
• Peso neto: aproximadamente 5,0 kg (el más pequeño) hasta ~130 kg (los mayores motorizados)
• Diámetro del portatorcha: 1,375" / 35 mm (ajuste por leva)
• Cable de comunicación plasma: 10 ft, compatible Hypertherm CPC
• Accesorios: doble brazo de antorcha, brazo pro, kit de rodillo out-of-round, separadores escalonados, kits de pernos espaciadores, cajas de almacenamiento

Accesorios y complementos (seleccionados)

• Double Torch Arm — reduce el tiempo de montaje y corte; se adapta al rack de antorcha americano
• Pro Model Torch Arm — con rodillo para condiciones out-of-round
• Out-of-Round Roller Kit — compensa hasta 1/4" / 6 mm
• Cam-Adjustable Torch Carrier — ajuste preciso de profundidad; ref. 03.0100.052
• Kits de pernos espaciadores y separadores escalonados — mecanizado de precisión, referencias por modelo

Descargas / Documentación
Manuales de operación, folletos y documentación de kits retrofit están disponibles del fabricante para los modelos MSA, 1SA, 2SA, 3SA, 4SA, 5SA, 6SA y 8SA.
