Máquina tronzadora y chaflanadora portátil EZPCM

Descripción general

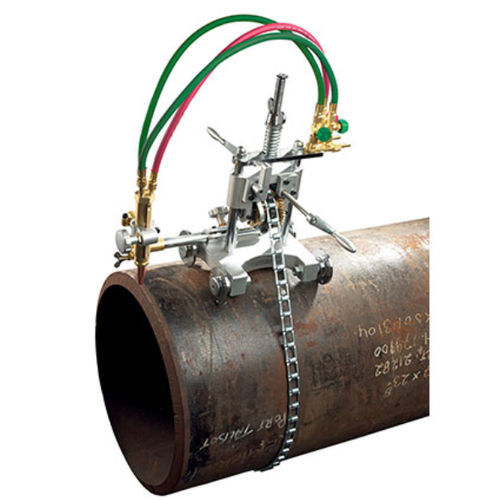

El E-Z Pipecut Manual de Mathey Dearman es una máquina portátil, operada manualmente y accionada por cadena para corte y biselado con oxiacetileno, adecuada tanto para obra como para taller. Corta y bisela paredes de tubo desde 0,197" / 5 mm hasta 2" / 50 mm y, en configuración estándar, cubre diámetros de 4,5" / 114 mm a 24" / 600 mm. La relación de transmisión baja y el engranaje sinfín proporcionan un corte suave y preciso. El embrague de liberación rápida permite desacoplar la cadena para una puesta a punto y posicionamiento rápidos. El ángulo de biselado (hasta 45°) se ajusta con precisión mediante una escala de cremallera y piñón.

Ventajas del producto / Incluye

• Máquina portátil manual de corte y biselado oxy-fuel accionada por cadena
• Modelo / Nº de pieza: EZPCM
• Antorcha universal nozzle-mix compatible con todas las boquillas nozzle-mix (boquillas no incluidas; no intercambiable con máquinas saddle de Mathey Dearman)
• Cadena estándar para diámetros de 4,5 – 24" / 114 – 600 mm
• Instrucciones de funcionamiento (manual incluido)

Banda guía
Para cortes y biseles cuadrados garantizados en diámetros mayores de 24" / 600 mm, se recomienda usar el sistema opcional de banda guía adecuado al diámetro del tubo. Nota: fuera de EE. UU., las mangueras verdes se suministran en azul.

Especificaciones técnicas
N.º DE PIEZA: EZPCM
ALIMENTACIÓN: Unidad accionada manualmente
DIÁMETRO DE TUBO: Hasta 24" / 600 mm (configuración estándar)
ESPESOR DE PARED: 0,197 – 2" / 5 – 50 mm
ANTORCHA: Antorcha universal nozzle-mix (boquillas no incluidas)
ÁNGULO CORTE/BISEL: Variable hasta 45°
ANTORCHA VERTICAL +/-: 2" / 50 mm
ANTORCHA LATERAL +/-: 4" / 100 mm
ANCHO DE CARRO: 9,1" / 230 mm
VELOCIDAD DE CORTE: Determinada por el operador
PESO: 8,50 kg / 18,70 lbs
DIMENSIONES (L x W x H): 350 x 420 x 550 mm

Cálculos de cadena y banda guía
Cálculo de cadena: diámetro del tubo (inch) × 3,142 + 24 = total (inch) × 2,54 = total (cm). Ejemplo: 36" → 36 × 3,142 = 113,112; +24 = 137,112 in → ×2,54 = 348,26 cm.
Cálculo de banda guía: diámetro del tubo (inch) + 2 × 3,142 + 6 = total (inch) × 2,54 = total (cm). Ejemplo: 36" → 36 + 2×3,142 + 6 = 48,284 in → ×2,54 = 122,59 cm.

Características técnicas

• Modelo / Nº de pieza: EZPCM
• Funcionamiento: Unidad accionada manualmente
• Rango de tubos (estándar): 4,5 - 24" / 114 - 600 mm
• Capacidad espesor de pared: 0,197 - 2" / 5 - 50 mm
• Ángulo de biselado: Variable hasta 45°
• Antorcha: Antorcha universal nozzle-mix (boquillas no incluidas)
• Ancho de pista: 9,1" / 230 mm
• Peso: 8,50 kg / 18,70 lbs
• Dimensiones (L x W x H): 350 x 420 x 550 mm
