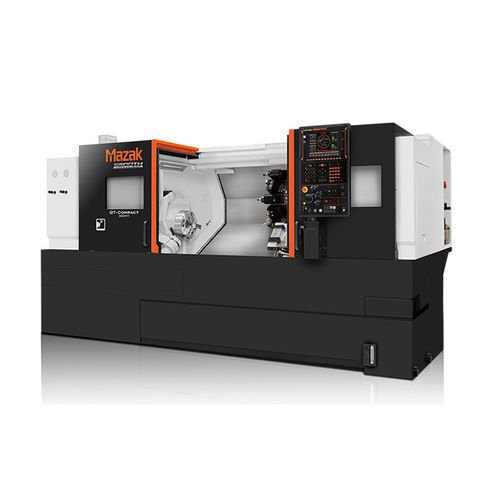

Torno CNC QT

3 ejes12 herramientaspara producción en serie

Centros de torneado CNC compactos y de alto rendimiento Una combinación perfecta de rentabilidad y rendimiento. Amplia gama disponible para diversas aplicaciones como torneado, fresado, mecanizado con eje Y y segundo husillo. Equipado con el eficiente CNC MAZATROL SmoothC, rápido y fácil de usar. Husillo de torneado para alta productividad y precisión Toda la serie está equipada con un husillo de torneado, confiable y de alto rendimiento para el mecanizado de una amplia variedad de materiales, desde aceros hasta aleaciones ligeras de aluminio. La característica principal del husillo de torneado es la ausencia total de componentes de transmisión mecánica, como engranajes, correas, etc., lo que resulta en un mantenimiento nulo, mayor fiabilidad y mejor calidad de superficie. El husillo principal también se convierte en un eje C continuo, con incrementos de 0.0001°. Serie 100: 6” Serie 200: 8” Serie 300: 10” Torreta de tambor motorizada de 12 posiciones La torreta de tambor es servoasistida. Es del tipo NO-LIFT (no se levanta durante la rotación) y está diseñada para minimizar posibles interferencias. El tipo de fijación es BOLT-ON para alta rigidez. También está disponible una versión opcional con 12 estaciones y 24 posiciones (requiere portaherramientas específicos). Segundo husillo En las versiones de doble husillo, estos cuentan con orientación y sincronización de alta velocidad para una transferencia óptima de piezas desde el primer al segundo husillo. Serie 100: 5”, 200/300: 6” Eje Y para el mecanizado de formas complejas El generoso recorrido del eje Y asegura amplias posibilidades de aplicación para una mayor eficiencia en el mecanizado de piezas complejas. Recorrido del eje Y: 100 (±50) mm Amplia gama de versiones motorizadas en todas las series La máquina se puede configurar para cualquier requisito de producción. Alta productividad en espacios reducidos Las máquinas con una longitud de 500 mm, desde la serie 100 hasta la serie 300, tienen la misma huella: 4.39 m² (2600 mm × 1690 mm). Las máquinas con una longitud de 1000 mm (serie 200M, 200MY, 300M, 300MY) también tienen la misma huella: 5.96 m² (3385 mm × 1760 mm). Operabilidad inigualable con el CNC Smooth C de alta velocidad y alta precisión MAZATROL SmoothC Los programas se pueden crear fácilmente en modo conversacional e interactivo. Con la programación MAZATROL y la programación conversacional/interactiva, incluso los operadores sin mucha experiencia pueden crear programas rápidamente. Los diversos procesos de mecanizado se muestran claramente en pantallas adecuadas. El progreso y el tiempo de producción, la programación, la gestión de datos y herramientas, la configuración y el mantenimiento se pueden ver fácilmente en cualquier momento. Múltiples opciones de automatización disponibles - Puerta frontal automática La velocidad de apertura/cierre se establece en 3 pasos con un dispositivo de seguridad integrado para detener la operación mediante un sensor de presencia. También están disponibles puertas automáticas con sensores de área. - Preajuste de herramientas Para configurar y registrar una nueva herramienta, simplemente colóquela en contacto con el sensor en el dispositivo de preajuste, después de lo cual una rutina automática completará el proceso de medición de forma autónoma, un sistema simple, efectivo y seguro. - Capturador automático de piezas (para trabajo con barra) Este dispositivo recoge automáticamente las piezas terminadas en un contenedor externo. Se puede combinar con un alimentador de barras o transportadores de descarga de piezas para un sistema automatizado. - Medición automática de piezas Una sonda táctil (con conexión por radio) se puede montar en la torreta (en un soporte específico). Esto permite la medición en proceso de diámetros externos e internos (requiere sondas dispuestas de manera diferente en la torreta) y, si es necesario, la compensación automática de las dimensiones de mecanizado ajustando los desplazamientos de herramientas relevantes. - Provisiones para automatización de terceros La serie QT-COMPACT L se puede equipar con sistemas y dispositivos de seguridad, como cercas, enclavamientos, etc., para automatización o sistemas robóticos suministrados por terceros. Especificaciones técnicas / Características - Tipo de producto: Centros de torneado CNC compactos - Aplicaciones: Torneado, fresado, mecanizado con eje Y, segundo husillo - Control: CNC MAZATROL SmoothC - Potencia del husillo: 15 kW (varía según el modelo) - Velocidad del husillo: hasta 6000 min-1 (varía según el modelo) - Husillo de herramienta motorizada: 5.5 kW, 4500 rpm - Recorrido del eje Y: 100 mm (±50 mm) - Tamaños de mandril: 6”, 8”, 10” - Diámetro máximo de mecanizado: Φ340 mm - Longitud máxima de mecanizado: hasta 1046.5 mm (varía según el modelo) - Torreta de tambor servoasistida de 12 posiciones (tipo NO-LIFT) - Opcional: torreta de 12 estaciones/24 posiciones - Capturador automático de piezas, preajuste de herramientas, medición de piezas - Puerta frontal automática con sensores de seguridad - Huella: 4.39 m² o 5.96 m² dependiendo del modelo - Provisiones para automatización de terceros
