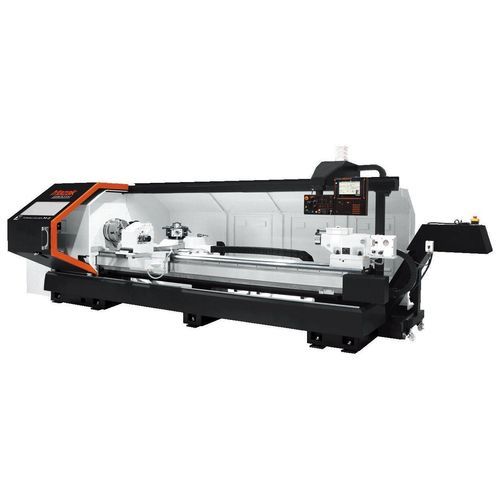

Torno CNC M-5

horizontalde mesa planapara mecanizado pesado

Centro de torneado CNC de bancada plana para el mecanizado intensivo de piezas de gran diámetro y ejes largos - Excelente mecanismo de eliminación de virutas, construcción de cama de alta rigidez - Estructura de husillo de alta rigidez, ideal para piezas de gran diámetro de material de difícil mecanizado. Diseñado para alta productividad y fiabilidad Excelente mecanismo de eliminación de virutas, construcción de cama de alta rigidez La cama tiene arena sellada dentro de su estructura de tipo caja de doble pared, y tiene una excelente absorción de vibraciones. Esto mejora la estabilidad durante el corte junto con la rigidez dinámica de la cama. Las guías deslizantes en forma de V rectificadas con precisión del M-5 pasan por un proceso especial de endurecimiento por inducción desarrollado por Mazak (más de HS 70). Husillo de alta potencia / rigidez Ideal para piezas de gran diámetro de material de difícil mecanizado. Con un rango de velocidad del husillo de 6 a 2200 min⁻¹, y potencia total disponible entre 178 y 2200 min⁻¹ mediante un sistema de cambio de marchas hidráulico de 3 velocidades. Gran diámetro de husillo para piezas de eje El husillo tiene alta rigidez debido a que está soportado por un rodamiento de precisión, y el diámetro del orificio del husillo es de Φ104 mm, lo cual es favorable para el torneado. La opción de orificio de husillo Φ181 mm es muy efectiva para el mecanizado de piezas de gran diámetro en el husillo. Estructura de torreta única Tiempo de configuración reducido Permitir 14 herramientas permanentemente configuradas para minimizar el tiempo de configuración. El corte de alta precisión y alta resistencia está disponible gracias a los grandes acoplamientos de diámetro y la alta fuerza de sujeción de la torreta (acoplamiento de torreta de disco octogonal frontal: 252 mm, 44600 N / 4550 kgf; acoplamiento de torreta de perforación hexagonal trasera: 230 mm, 40200 N / 4100 kgf). Contrapunto hidráulico robusto Gran diámetro de manguito y estructura de base ancha ideal para corte pesado. El gran manguito de 100 mm de diámetro del contrapunto y la base ancha, junto con su empuje máximo de 14700 N (1500 kgf) y fuerza de sujeción de cama de 78400 N (8000 kgf), lo hacen ideal para corte pesado. Facilidad de programación mediante programación conversacional MAZATROL Reducción del 75% del tiempo de configuración para la primera pieza La configuración de la primera pieza, desde la programación hasta la verificación de la trayectoria de la herramienta, la configuración de la herramienta y la configuración de las coordenadas de trabajo, se puede realizar en un período de tiempo muy corto. En comparación con otros sistemas CNC, la configuración de la primera pieza se puede reducir hasta en un 75%. Tamaño del mandril: 12" Diámetro máximo de mecanizado: Φ580 Longitud máxima de mecanizado: 2080 mm / 2985 mm - Tipo de producto: Centro de Torneado CNC - Modelo: TURNING CENTER M-5 - Tamaño del mandril: 12" - Diámetro máximo de mecanizado: Φ580 mm - Longitud máxima de mecanizado: 2080 mm / 2985 mm - Rango de velocidad del husillo: 6 a 2200 min⁻¹ - Velocidad del husillo a plena potencia: 178 a 2200 min⁻¹ - Diámetro del orificio del husillo: Φ104 mm (opción: Φ181 mm) - Número de herramientas de torreta: 14 - Acoplamiento de torreta de disco octogonal frontal: 252 mm, 44600 N / 4550 kgf - Acoplamiento de torreta de perforación hexagonal trasera: 230 mm, 40200 N / 4100 kgf - Diámetro del manguito del contrapunto: 100 mm - Empuje máximo del contrapunto: 14700 N (1500 kgf) - Fuerza de sujeción de cama del contrapunto: 78400 N (8000 kgf)
