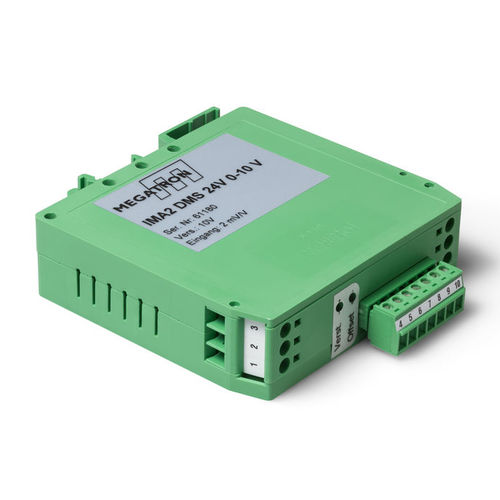

Amplificador de señal IMA2DMS

analógicopara galga extensométricapara presión

Amplificador de medida para sensores de fuerza y células de carga con galgas extensométricas El amplificador de medida IMA2DMS contiene la electrónica completa de procesamiento de señales para un sensor de fuerza o una célula de carga con galgas extensométricas. Suministra a un sensor de fuerza conectado 10 V CC de serie (opcionalmente 5 V CC). En la salida están disponibles las señales analógicas normalizadas más importantes: 0...5 V, 0...10 V, ±5 V, ±10 V, 0...20 mA y 4...20 mA. Con su frecuencia de corte de 3 dB a 1 kHz, permite una rápida adquisición de datos. La electrónica del IMA2 DMS está alojada en una carcasa Phoenix (UEGM) y puede montarse fácilmente en un carril DIN. La ganancia y el offset pueden ajustarse con precisión mediante los potenciómetros de ajuste de la parte frontal. Gracias a su reducido peso de sólo 100 g y a un rango de temperatura de funcionamiento de -25 °C a +85 °C, el IMA2 es adecuado para una amplia gama de aplicaciones. Con un rizado inferior a 20 mV (CC...20 MHz) y una sensibilidad a la deriva por temperatura inferior a ±0,02 %/°C, ofrece una precisión de medida muy elevada. Opciones Opciones de alimentación: 24 V o 12 V Para sensibilidades de sensor (valor característico nominal) de 1 mV/V hasta 3 mV/V Proporciona la tensión de excitación para los sensores de galgas extensométricas Tensión de excitación para sensor: 10 VDC o 5 VDC Opciones de señal de salida 0..5 V, ±5 V, 0..10 V, ±10 V, 0..20 mA, 4..20 mA
