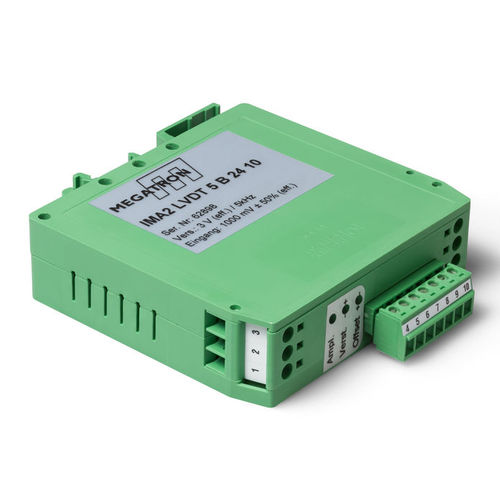

Amplificador de señal IMA2LVDT

analógicoaisladopara sensor inductivo y resistivo

Amplificador de medida para sensores inductivos de desplazamiento (LVDT) El amplificador de medida IMA2 LVDT está diseñado para convertir las señales de salida de los sensores inductivos en señales de salida normalizadas. El amplificador se configura en fábrica según la versión seleccionada y proporciona al LVDT conectado una excitación de 1,2 Vrms o 5 Vrms a una frecuencia de con 2,5 o 5 kH (máx. 20 kHz). Las señales analógicas normalizadas más importantes están disponibles opcionalmente en la salida (0 ...5 V, 0 ...10 V, ±5 V, ±10 V, 0 ...20 mA, 4 ...20 mA). El dispositivo se alimenta mediante una fuente de 24 V CC aislada galvánicamente, y la protección integrada contra sobretensiones de hasta 40 V garantiza un funcionamiento seguro. Con una desviación de linealidad relativa inferior al 0,01% F.S. y una ondulación residual inferior a 20 mV, el amplificador garantiza una elevada precisión de medida. Toda la electrónica está alojada en una compacta caja Phoenix UEGM diseñada para montaje en carril DIN. Gracias a su bajo peso (100 g) y a un amplio rango de temperaturas de funcionamiento de -25 °C a +85 °C, el IMA2-LVDT es adecuado para un amplio espectro de aplicaciones industriales. Opciones: Opciones de alimentación: 24 V o 12 V Sensibilidades del LVDT: 500 m VRMS, 1000 m VRMS, 1900 mVRMS Tensión de excitación del sensor: 2,5 VRMS, 5 VRMS Frecuencia de excitación: 2,5 kHz, 5 kHz (máx. hasta 20 kHz) Opciones de señal de salida: 0..5 V, ±5 V, 0…10 V, ±10 V, 0..20 mA, 4..20 mA
