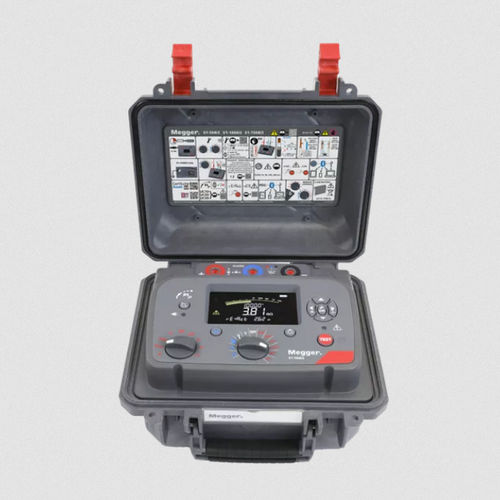

Medidor de resistencia de aislamiento portátil S1 series

Resumen
La serie Expert S1 ofrece medidas de resistencia de aislamiento precisas en entornos de subestación con alto ruido. Incorpora filtrado adaptativo, inmunidad al ruido de 8 mA, PI Predictor™ y modo RE>Act™, además de control remoto para operaciones más seguras. Indicada para técnicos de redes, OEMs y equipos de puesta en servicio en transformadores, cables, aparamenta y buchas.

Modelos

• S1-568/2 — 5 kV
• S1-1068/2 — 10 kV
• S1-1568/2 — 15 kV

Características principales

• Filtro adaptativo que monitoriza la tasa de cambio de la corriente de ruido y aplica amortiguación dinámica para evitar la distorsión de la corriente de prueba, predecir/suprimir picos y estabilizar lecturas durante conmutaciones o energizaciones.
• Inmunidad al ruido de 8 mA para lecturas estables en subestaciones ruidosas.
• RE>Act™: indicación de corriente de reabsorción residual que muestra cuándo es seguro repetir la prueba, reduciendo errores y tiempos entre ensayos.
• PI Predictor™: estimación rápida del índice de polarización (PI), reduciendo el tiempo de medición PI hasta un 50 %.
• Control remoto completo vía Bluetooth® (sin dongle) o USB para operación a distancia segura (adecuado para zonas de arco eléctrico y pruebas desde vehículo); memoria integrada para almacenamiento temporal de resultados.
• Terminales de guarda de alto rendimiento para minimizar el efecto de fugas en superficie y garantizar la precisión.
• Suite diagnóstica completa: IR, DAR, PI, DD, SV, rampa y PDC (PDC con software).
• Exportación de resultados a PowerDB o CertSuite para informes y análisis a largo plazo.
• Clasificación de seguridad CAT IV y diseño mecánico resistente para uso de campo.

Aplicaciones
Diseñada para profesionales de alta tensión que realizan diagnósticos y pruebas de aceptación en transformadores, cables, aparamenta, buchas y otros activos críticos en entornos de subestación con ruido. Adecuada para operadores de redes, fabricantes y equipos de puesta en servicio que requieran alta inmunidad al ruido, operación remota y diagnósticos avanzados.

Software y conectividad

• Control remoto y transferencia de datos por Bluetooth® y USB (Bluetooth sin dongle).
• Memoria integrada para guardar resultados antes de exportar.
• Driver de comunicación para Windows disponible para transferencia instrument‑PC (actualizaciones y soporte accesibles vía sección de producto).

Modos de prueba / diagnósticos

• IR (resistencia de aislamiento)
• DAR (Dielectric Absorption Ratio)
• PI (índice de polarización)
• DD (Dielectric Discharge)
• SV (Step Voltage)
• Pruebas en rampa
• PDC (correlación de descargas parciales) — con software de soporte

Ventajas

• Resultados fiables en subestaciones ruidosas gracias a filtrado adaptativo e inmunidad al ruido.
• Ahorro de tiempo con PI Predictor™ y RE>Act™.
• Pruebas más seguras mediante operación remota.
• Diagnósticos completos y exportación sencilla para reporting y gestión de activos.

Especificaciones técnicas

• Serie / prefijo: S1 (S1-568/2, S1-1068/2, S1-1568/2)
• Tensiones de prueba: 5 kV, 10 kV, 15 kV (según modelo)
• Inmunidad al ruido: 8 mA
• Filtro adaptativo: amortiguación dinámica y predicción de picos
• PI Predictor™: reducción del tiempo de prueba PI hasta un 50 %
• RE>Act™: indicador de corriente de reabsorción para retest seguro
• Control remoto: Bluetooth® (sin dongle) y USB
• Memoria integrada: almacenamiento interno de resultados
• Terminales de guarda: alto rendimiento para mediciones precisas con fugas de superficie
• Seguridad: clasificación CAT IV
• Modos de prueba: IR, DAR, PI, DD, SV, rampa, PDC (PDC vía software)
• Exportación: compatible con PowerDB y CertSuite
• Usuarios objetivo: ingenieros de utilities, OEMs, equipos de commissioning
