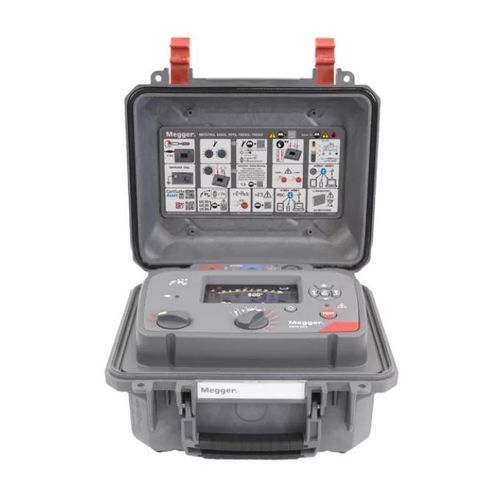

Medidor de resistencia de aislamiento portátil MIT series

benchtoppara motor eléctrico

Resumen
Realice pruebas de aislamiento esenciales de forma rápida y precisa en motores, transformadores, cables y otros activos eléctricos. La gama incluye dos modelos: MIT515 (hasta 5 kV) y MIT1015 (hasta 10 kV). Estos equipos soportan pruebas de resistencia de aislamiento, relación de absorción dieléctrica (DAR) e índice de polarización (PI). La familia Essential está diseñada para aplicaciones industriales, OEM y compañías eléctricas con uso sencillo y clasificación CAT IV 600 V.

Funciones clave

• PI Predictor™ estima valores de PI en minutos y puede reducir la duración de la prueba PI hasta en un 50 % para mejorar la productividad.
• RE>Act™ (patente en trámite): modo de prueba que monitoriza la corriente de reabsorción para proporcionar mediciones exactas y evitar resultados de aprobado/reprobado incorrectos y tensiones de retorno peligrosas.
• Inmunidad al ruido de 3 mA para resultados estables en emplazamientos industriales o de distribución hasta 45 kV.
• Corriente fija de carga/quemado de 3 mA; sin almacenamiento interno (diseñado para pruebas pasa/no pasa sencillas).
• Terminal de guard de alto rendimiento para garantizar precisión en condiciones con fugas elevadas.
• Carcasa robusta con protección IP65 (tapa cerrada) frente a golpes, polvo y entornos exigentes.
• Seguridad del operador: clasificación CAT IV 600 V, detección de circuito energizado y bornes bloqueables.

Modos de prueba

• Resistencia de aislamiento (IR)
• Relación de absorción dieléctrica (DAR)
• Índice de polarización (PI)

Modelos y diferencias

• MIT515 — tensión de salida máxima hasta 5 kV.
• MIT1015 — tensión de salida máxima hasta 10 kV.
• Ambos modelos comparten las mismas funciones y modos de prueba; la única diferencia es la tensión máxima de salida.

Aplicaciones
Pruebas de aislamiento de rutina en motores, transformadores, cables y otros activos eléctricos en entornos industriales, OEM y utilities donde se requieren ensayos fiables y sencillos.

Documentación del producto (disponible)

• Ficha técnica (inglés)
• Guía del usuario (inglés)
• Notas de aplicación sobre RE>Act y PI Predictor

Puntos destacados de FAQ

• Megger ofrece tres gamas: Essential (simple, sin almacenamiento interno), Advanced (modos adicionales y almacenamiento) y Expert (para entornos ruidosos, corriente de quemado alta o pruebas remotas).
• Los equipos Essential no incluyen memoria interna ni exportación de datos; elija Advanced o Expert para esas funciones.
• Una vez elegida la gama, seleccione la tensión de prueba requerida (5 kV o 10 kV).

Especificaciones técnicas

• Brand: Megger
• Modelos: MIT515, MIT1015
• Modos de medida: IR, DAR, PI
• PI Predictor™: reduce el tiempo de medida PI (estimación de valores PI)
• RE>Act™: monitoriza la corriente de reabsorción para decisiones de aprobado/reprobado precisas y para evitar tensiones de retorno peligrosas
• Corriente de carga/quemado: fija 3 mA
• Inmunidad al ruido: 3 mA (soporta emplazamientos hasta 45 kV)
• Terminal guard: alto rendimiento para condiciones de fugas
• Protección ambiental: IP65 (tapa cerrada)
• Seguridad: CAT IV 600 V, detección de circuito energizado, bornes bloqueables
• Almacenamiento a bordo: ninguno (sin memoria interna ni exportación directa en la gama Essential)
• Tensión máxima de salida: MIT515 hasta 5 kV; MIT1015 hasta 10 kV
