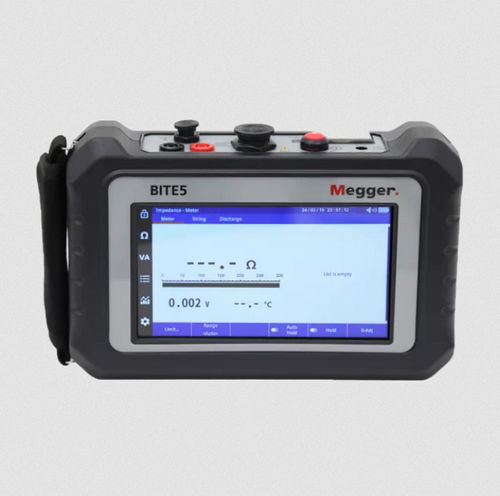

Comprobador de impedancia BITE5

de tensiónantirrobode temperatura

Descripción
Los medidores BITE5 y BITE5 Advanced son equipos de impedancia (óhmicos) para la evaluación in situ del estado de baterías de plomo‑ácido (VLA y VRLA), NiCd e iones de litio. Disponen de pantalla táctil para pruebas por celda y por cadena y, con un conjunto de descarga Torkel, permiten registrar medidas durante la descarga y recarga.

Funciones principales

• Medición de impedancia por celda (óhmica), tensión de celda y temperatura; BITE5 Advanced mide además la resistencia entre celdas (correas).
• Soporte de pruebas de descarga: con un equipo Torkel se registran tensión, impedancia y temperatura de cada celda durante los ciclos de descarga/recarga.
• Visualización de tendencias y configuración mediante pantalla táctil para decisiones inmediatas en campo.
• Medición en módulos hasta 200 V CC (BITE5) o hasta 500 V CC (BITE5 Advanced); medición de tensión hasta 1000 V CC y 600 V CA.
• BITE5 Advanced: mayor corriente de prueba para medir con precisión la resistencia de las correas y posibilidad de probar cadenas en paralelo sin segmentar; lector RFID para identificación rápida de activos.
• Puntas de sonda concéntricas para acceso a terminales protegidos.

Opciones de medición

• Impedancia de celda (óhmica)
• Tensión de celda
• Tensión de ondulación (ripple)
• Corriente de ondulación AC
• Corriente de flotación DC
• Resistencia entre celdas (correas) (BITE5 Advanced)

Gestión de datos y comunicaciones
Los resultados y tendencias pueden visualizarse en el equipo y exportarse mediante tarjeta SD o USB. Es compatible la transferencia inalámbrica a PowerDB para análisis centralizado, creación de líneas base y configuración de alarmas.

Casos de uso
Adecuado para subestaciones, telecomunicaciones, UPS, centros de datos, instalaciones solares y eólicas y otros sistemas de baterías estacionarias que requieran evaluación rápida en línea o seguimiento por celda.

Interpretación de resultados (tabla orientativa)
Encabezado: "Tipo de batería | Porcentaje Advertencia (vs promedio de la cadena) | Porcentaje Alarma (vs promedio de la cadena) | Porcentaje Advertencia (vs referencia) | Porcentaje Alarma (vs referencia)"
Plomo‑ácido, inundada | 15 | 30 | 30 | 50
Plomo‑ácido, VRLA AGM | 10 | 30 | 20 | 50
Plomo‑ácido, VRLA Gel | 20 | 30 | 30 | 50
NiCd, inundada | 10 | 20 | 15 | 30
NiCd, sellada | 10 | 20 | 15 | 30
Conexiones entre celdas (correas) | 15 | 20 | - | -

Documentos y software
Documentación disponible: fichas técnicas, guías de usuario, notas de aplicación, estudios de caso, firmware y software (PowerDB / Torkel Viewer). Se publican instrucciones de actualización de firmware para ambos modelos; los resultados exportados se integran con PowerDB para análisis histórico.

Notas adicionales
La serie BITE5 incluye un modo de impedancia especial que permite medir durante una descarga para seguir la evolución de la impedancia y establecer valores de referencia de la cadena.

Características / especificaciones técnicas

• Tipos de batería compatibles: plomo‑ácido (VLA y VRLA), NiCd, iones de litio.
• Mediciones: impedancia de celda, tensión de celda, temperatura, tensión de ondulación, corriente de ondulación AC, corriente de flotación DC, resistencia entre celdas (Advanced).
• Soporte de pruebas de descarga: compatible con equipos Torkel (BITE5 Advanced soporta monitorización de recarga).
• Rango de módulos: hasta 200 V CC (BITE5) o hasta 500 V CC (BITE5 Advanced).
• Rango de medición de tensión: hasta 1000 V CC y 600 V CA.
• Almacenamiento y comunicaciones: tarjeta SD, USB; transferencia inalámbrica a PowerDB.
• Alimentación: batería interna.
• Interfaz: pantalla táctil para revisión de datos y tendencias.
• Funciones avanzadas: medición de resistencia entre celdas con mayor corriente (Advanced), pruebas de strings en paralelo, lector RFID.
• Puntas concéntricas para acceso a bornes protegidos.
