Localizador de fallas a tierra de batería MGFL100

Resumen

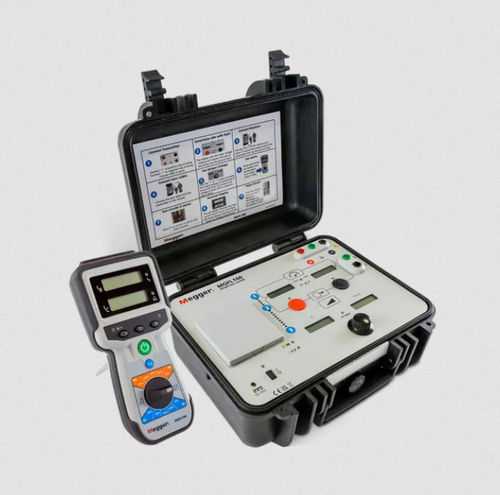

El Megger MGFL100 es un instrumento portátil diseñado para localizar fallas a tierra en sistemas de baterías y redes AC/DC no conectadas a tierra sin interrumpir la operación. Emplea una pinza de corriente junto con un transmisor y receptor ligeros para identificar el circuito con la falla real y discriminar la corriente reactiva debida a la capacitancia parasitaria.

Características principales

• Localiza fallas en sistemas de baterías sin necesidad de parada
• Alarma audible/visual cuando se identifica el circuito con la falla real
• Medición directa de resistencia de falla y capacitancia parasitaria del sistema
• Medición directa de corriente de falla real y corriente de fuga (reactiva)
• Límites de corriente y tensión ajustables con protección por contraseña
• Alimentación por CA externa o batería interna
• Localización hasta 400 kΩ
• Operación en sistemas CA y CC, incluidos sistemas de baterías CC y redes TI protegidas
• Funciona en sistemas hasta 600 V (600 Vac con filtro IT opcional para redes IT)
• Transmisor y receptor ligeros y portátiles para trazado en campo

Detalles de funcionamiento
El MGFL100 distingue automáticamente entre la corriente de falla real y la corriente reactiva causada por la capacitancia parasitaria, por lo que no se requieren ajustes complejos. Use el transmisor y receptor ligeros para localizar la falla; el cable de sincronización separa la corriente de falla real de la corriente de fuga. El acoplamiento directo a la línea permite el trazado fuera de línea o en línea con el filtro de acoplamiento IT opcional para redes TI.

Accesorios opcionales
El filtro IT opcional permite localizar fallas en sistemas IT aislados de CA hasta 600 Vac. Otros accesorios incluyen cable de sincronización, pinzas de corriente y baterías de repuesto.

Documentos del producto (títulos)

• MGFL100_ds_en.pdf (Ficha técnica)
• MGFL100_UG_en.pdf (Guía de usuario)
• IT-Filter_DS_EN.pdf (Ficha técnica del filtro IT)
• AC Tracing vs Pulse Application Note_v2A.pdf (Nota de aplicación)
• Circuit Characterisation Application Note_v1.pdf (Nota de aplicación)
• CT Magnetization_Application Note_v1.pdf (Nota de aplicación)
• Stray Capacitance Applicatoin Note_v1.pdf (Nota de aplicación)
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf (Estudio de caso)

Información adicional
El receptor dispone de dos pantallas: con el cable de sincronización conectado, la pantalla superior muestra la corriente dirigida a la falla real y la inferior muestra la fuga del circuito. Se describen técnicas para estabilizar lecturas en circuitos ruidosos, incluyendo colocar el transformador de corriente alrededor del circuito y su retorno o usar dos CT para cancelar el ruido.

Características / especificaciones técnicas

• Capacidad de localización: hasta 400 kΩ
• Compatibilidad de sistemas: sistemas AC y DC, sistemas no conectados a tierra, sistemas de baterías DC, redes TI protegidas
• Tensión máxima de trabajo: hasta 600 V (600 Vac con filtro IT opcional para sistemas IT)
• Parámetros medidos: resistencia de fallo a tierra, capacitancia parasitaria del sistema, corriente de fallo real, corriente de fuga reactiva
• Límites de corriente y tensión ajustables y protegidos por contraseña
• Alimentación: CA externa o batería interna
• Función de alarma: alarma audible/visual al identificar el circuito con la falla real
• Diseño portátil: transmisor y receptor ligeros para uso en campo
• Manejo de ruido: técnicas de colocación de CT y cable de sincronización para separar la corriente de fallo de la fuga
• Puede localizar fallas de alta impedancia y fallas en sistemas con alta corriente de fuga
