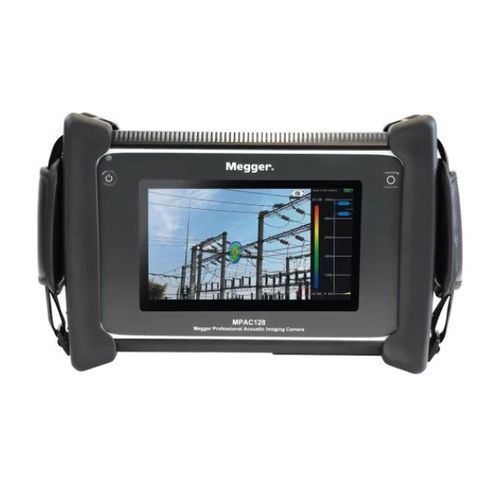

Cámara con red de micrófonos MPAC128

acústicapara zona peligrosade detección

Acerca del producto
El imageador acústico MPAC128 de Megger visualiza fugas de gas y descargas parciales (PD) para facilitar inspecciones preventivas y la localización rápida de fallos. El MPAC128 captura señales ultrasónicas y audibles mediante un array de 128 micrófonos y permite detección sin contacto hasta 120 m (rendimiento óptimo típico 10–20 m). La variante MPAC128-ATEX está certificada para Zona 2.

Capacidades clave
La serie MPAC128 está diseñada para la detección de PD y fugas de gas con precisión de localización mejorada gracias al elevado número de micrófonos y a su amplio ancho de banda de detección. Aplicaciones típicas: inspección de líneas aéreas, plantas industriales y equipos en áreas potencialmente peligrosas con la versión ATEX.

Destacados

• 128 micrófonos para mayor resolución espacial y frecuencial
• Rango de frecuencia de detección: 2 kHz a 48 kHz
• Alcance de detección sin contacto especificado: 0,5 m a 120 m (óptimo típicamente 10–20 m)
• MPAC128: protección IP54; MPAC128-ATEX: certificado II 3G Ex ic IIC T5 Gc para Zona 2
• Temperatura de funcionamiento: -20 °C a +50 °C

Notas de versión / firmware
Se publican actualizaciones de firmware para MPAC128 y MPAC128-ATEX. Las versiones recientes incluyen mejor reconocimiento PRPD, traducciones optimizadas y correcciones de alineación en la interfaz.

Software
El software MPAC Analyst está disponible para gestionar y analizar imágenes y vídeos acústicos capturados por dispositivos MPAC. Incluye visualización, análisis, edición y generación de informes. Versión referenciada: 1.2.0.

Documentos del producto (listados en la página)

• MPAC128-MPAC128ATEX_DS_EN.pdf (Ficha técnica)
• MPAC128_UG_en.pdf (Guía de usuario)
• MPAC208-Software_UG.pdf (Guía de software)

FAQ - puntos destacados

• Principio: las fallas (fugas, PD) generan sonidos/ultrasonidos; el imageador los detecta y localiza.
• Distancia de identificación: ~0,5 m a 120 m según condiciones; mejor rendimiento típicamente 10–20 m.
• Batería: degradación típica ≈20% tras ~1000 ciclos completos; batería interna reemplazable por servicio autorizado.
• Calibración: recomendada cada dos años (calibración por fabricante disponible); la verificación de campo con MPAC-V puede prolongar intervalos.
• Rangos de frecuencia recomendados: general 20–40 kHz; puntos lejanos/silenciosos 15–35 kHz; entornos ruidosos 28–48 kHz.

Especificaciones técnicas

• Designación comercial: MPAC128 (MPAC128-ATEX para Zona 2)
• Fabricante / marca: Megger
• Aplicación: detección y localización sin contacto de PD y fugas de gas
• Array de micrófonos: 128 micrófonos
• Frecuencia de detección: 2 kHz a 48 kHz
• Alcance de detección: 0,5 m a 120 m (óptimo 10–20 m)
• ATEX (MPAC128-ATEX): II 3G Ex ic IIC T5 Gc
• Protección ambiental: IP54 (MPAC128)
• Temperatura de operación: -20 °C a +50 °C
• Batería: interna recargable; degradación ≈20% tras 1000 ciclos; reemplazo por servicio autorizado
• Calibración: recomendada cada 2 años
• Firmware referenciado: 6.0.4.3
• Software MPAC Analyst: versión 1.2.0
• Limitaciones: no detecta fugas subterráneas (ultrasonidos absorbidos por el suelo); fugas líquidas y fugas SF6 a muy baja presión pueden no generar sonido detectable
