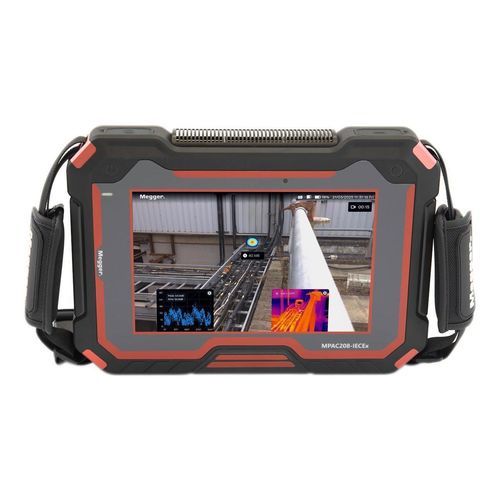

Cámara con red de micrófonos MPAC208

acústicaindustrialde imagen térmica

Resumen del producto
El MPAC208 es una cámara de imagen acústica profesional para la detección rápida y precisa de fuentes ultrasónicas en entornos industriales. Permite a los equipos de mantenimiento localizar fugas de gas, fallos mecánicos y descargas parciales (PD) en equipos de alta tensión sin interrumpir la operación.

Hardware principal
Integra una matriz de 208 micrófonos MEMS (2 kHz–100 kHz) fusionada con una cámara óptica de 13 MP y una pantalla táctil capacitiva de 8 pulgadas. Las superposiciones visuales en tiempo real muestran las fuentes acústicas sobre la imagen óptica para una localización inmediata.

Variantes y certificación
La variante MPAC208‑IECEx proporciona la misma funcionalidad y está certificada para atmósferas explosivas Clase 2.

Diseñada para entornos industriales reales
Alcance de detección de hasta 200 m para inspecciones cercanas y verificaciones a distancia en subestaciones, celdas y líneas aéreas. La función Focus y la supresión de ruido aíslan señales ultrasónicas en plantas ruidosas. La guía direccional SoundScan™ ayuda a rastrear fuentes fuera del campo visual.

Tres modos operativos

• Modo Fuga de gas: estima caudal de fuga, distancia e impacto económico para priorizar reparaciones.
• Modo Descarga parcial: registra actividad PD y ofrece análisis PRPD para detección y clasificación temprana.
• Modo Mecánico: detecta desgaste de rodamientos, fugas de válvulas, cavitación y fallos por vibración mediante firmas ultrasónicas.

Correlación térmica opcional
El módulo térmico opcional permite visualizar acústica y térmica de forma simultánea para correlacionar firmas de calor con anomalías acústicas y acelerar el diagnóstico de causa raíz.

Diseño para trabajo de campo
Portátil y ligero (~1,4 kg). Grado de protección IP54. Baterías inteligentes intercambiables con hasta 10 horas de autonomía (2 × 5 h incluidas). Pensado para utilities, plantas industriales, renovables y producción para mantenimiento predictivo y eficiencia energética.

Verificación de la cámara
El accesorio opcional MPAC‑V realiza comprobaciones automatizadas en campo de respuesta en frecuencia, SPL y calibración visual de micrófonos para verificar parámetros operativos entre calibraciones.

Funciones adicionales
Supresión de ruido, modo Focus, guía SoundScan™, cuantificación integrada de fugas (SPL, volumen y valor monetario), visualización PRPD y conteo PD para valorar la severidad.

Especificaciones técnicas

• Marca: Megger
• Modelo: MPAC208 (variante MPAC208‑IECEx disponible)
• Matriz de micrófonos: 208 canales MEMS
• Rango de sensibilidad acústica: 2 kHz – 100 kHz
• Cámara óptica: 13 MP
• Pantalla: táctil capacitiva 8 pulgadas
• Alcance de detección: hasta 200 m
• Modos: Fuga de gas, Descarga parcial (PRPD), Mecánico
• Opcional: módulo térmico para correlación acústico‑térmica
• Accesorio de verificación: MPAC‑V (respuesta en frecuencia, SPL, calibración visual)
• Peso: aprox. 1,4 kg
• Protección ambiental: IP54
• Alimentación: baterías inteligentes intercambiables; hasta 10 h (2 × 5 h incluidas)
• Funciones de campo: Focus, supresión de ruido, SoundScan™, cuantificación de fugas (SPL, volumen, valor económico)
