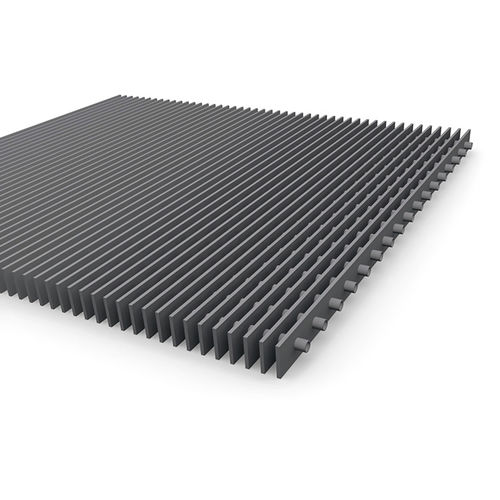

Rejilla de acero galvanizado

de aluminiode acero inoxidablede láminas

Información del producto
La rejilla de láminas MEISER sustituye la traviesa clásica por un tubo insertado centralmente en las pletinas portantes. Esta configuración proporciona una apariencia arquitectónica refinada y resulta especialmente adecuada para tapas de ventilación interiores y elementos decorativos. Generalmente se suministra sin marco exterior para mantener la claridad del diseño. Debido a su construcción, no es la opción más adecuada para grandes luces; las longitudes estándar de los elementos portantes y transversales suelen ser ≤1.200 mm.

Datos técnicos
Distribuciones de malla habituales
Pletina portante | Transversal
18,50 | 50 | 100 | 150 | 200 | 250 | 300

Perfiles estándar de pletina portante
Pletina portante 3 mm
25/3
30/3
35/3
40/3
45/3
50/3

Accesorios / fijación de clips

• Plaquitas perforadas soldadas: plaquitas suministradas soldadas con orificios según especificación del cliente; tornillería por cuenta del cliente.
• Grapa Hilti: compuesta por clip superior y parte inferior; alta resistencia a vibraciones y montaje fácil por una sola persona para reducir tiempos de instalación.
• Grapa B: clip superior, pieza inferior de apriete, tornillos hexagonales M8x60 y tuerca cuadrada M8.
• Grapa B 10: clip superior en forma de estribo, tornillo hexagonal interior, clip inferior y tuerca.

Características / Especificaciones técnicas

• Tipo de producto: rejilla de láminas (la función de la transversal se realiza mediante un tubo central entre las pletinas portantes).
• Aplicaciones típicas: tapas de ventilación interiores de alta calidad y rejillas arquitectónicas con acabado refinado.
• Materiales: aluminio, acero inoxidable, acero galvanizado.
• Diseño: normalmente sin marco para mantener la claridad estética.
• Limitaciones: menos adecuada para grandes luces; longitudes estándar de elementos ≤1.200 mm.
• Personalización: perfiles especiales de pletinas portantes y distintos diámetros de tubo disponibles bajo pedido.
• Las mallas y perfiles estándar indicados sirven de referencia para especificación y presupuesto.
