Rejilla prensada

para canalpara conductos de airede calor

Información del producto

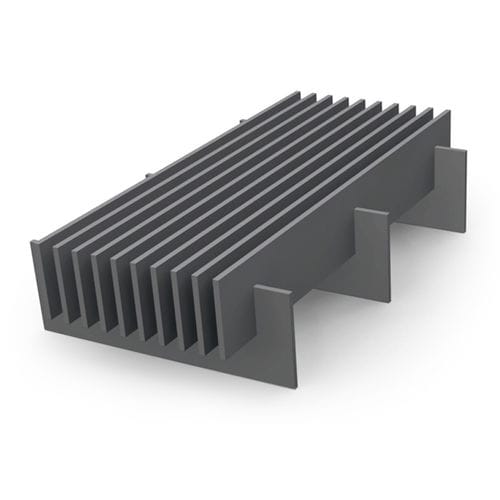

Las rejillas de cresta MEISER son rejillas prensadas con travesaños que sobresalen por encima de la superficie de las pletinas portantes. Esta disposición hace que las pletinas portantes sean poco visibles y produce una apariencia similar a una cresta. El espaciado y el número de pletinas portantes se adaptan a los requisitos estáticos y existe variedad de opciones para el espaciado de las transversales.

Aplicaciones
Se emplean cuando la apariencia arquitectónica es determinante. Usos habituales: tapas interiores para sistemas HVAC y bocas de calefacción, rejillas de canal, revestimientos de fachadas para resaltar líneas horizontales o verticales, y elementos de protección solar por la disposición específica de pletinas y transversales.

Materiales y acabados
La rejilla puede fabricarse en distintos materiales y tratamientos superficiales. Se pueden emplear perfiles especiales en las transversales para lograr efectos estéticos concretos o para integrar la rejilla en las terminaciones del proyecto.

Datos técnicos — Distribuciones de malla comunes
Pletina portante | Opciones transversal
21,00 | 11,1 ; 16,7 ; 22,2 ; 33,3
22,20 | 11,1 ; 16,7 ; 22,2 ; 33,3
33,30 | 11,1 ; 16,7 ; 22,2 ; 33,3
66,60 | 11,1 ; 16,7 ; 22,2 ; 33,3
99,90 | 11,1 ; 16,7 ; 22,2 ; 33,3

Datos técnicos — Perfiles estándar de pletina portante
Pletina portante 2 mm | Pletina portante 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

Accesorios / fijación de clips

• Plaquitas perforadas soldadas: Plaquita perforada soldada según especificación del cliente; tornillos por cuenta del cliente.
• Grapa Hilti: Enganches superior e inferior unidos; alta resistencia a vibraciones, montaje sencillo por una sola persona y tiempos de instalación reducidos.
• Grapa B: Enganche superior, pieza inferior de apriete, tornillos hexagonales M8x60 y tuerca cuadrada M8.
• Grapa B 10: Enganche superior, tornillo con hexágono interior, enganche inferior y tuerca.

Referencias

• Centro comercial, Liezen (Austria)
• Ópera de Vichy (Francia)
• Ägyptisches Museum, Múnich (Alemania)
• Zona peatonal, Kaufbeuren (Alemania)
• Museo de arte, Moritzburg (Alemania)

Características / especificaciones técnicas

• Tipo: rejilla prensada con transversales sobresalientes, apariencia de cresta.
• Geometría adaptable: espaciado y número de pletinas portantes ajustables según requisitos estáticos; múltiples opciones de espaciado transversal.
• Distribuciones comunes: 21,00; 22,20; 33,30; 66,60; 99,90 (mm).
• Opciones de transversal: 11,1 mm; 16,7 mm; 22,2 mm; 33,3 mm.
• Perfiles estándar: 30/2, 35/2, 40/2, 45/2, 50/2 y 30/3, 35/3, 40/3, 45/3, 50/3.
• Usos típicos: tapas interiores (HVAC, bocas de calefacción), rejillas de canal, revestimiento de fachadas, elementos de protección solar.
• Materiales y acabados: varias opciones disponibles; perfiles especiales para efectos decorativos.
