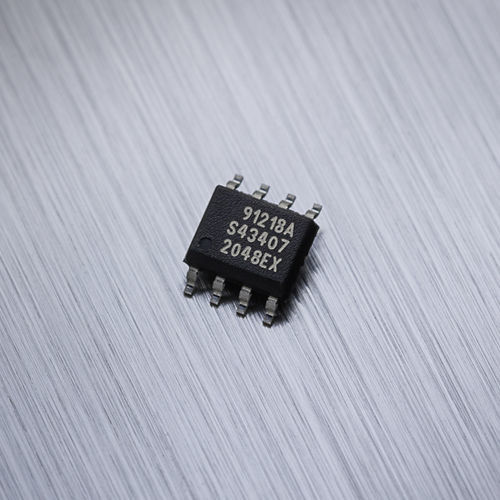

Circuito integrado sensor de medida de corriente de efecto hall MLX91218

PCBDCAC

El MLX91218 es un sensor de corriente IMC-Hall® de alta velocidad y alta precisión que simplifica los diseños de módulos con una doble funcionalidad de detección de sobrecorriente, una alimentación flexible de 3,3 V/5 V y una SNR mejorada. Características principales Doble detección de sobrecorriente Tensión de alimentación flexible Salida analógica seleccionable Descripción del producto El MLX91218 es un sensor de corriente IMC-Hall® de alta velocidad y alta precisión que simplifica los diseños de módulos con una doble funcionalidad de detección de sobrecorriente (OCD), una alimentación flexible de 3,3 V/5 V y una SNR mejorada. Con la tecnología IMC-Hall® -que utiliza un blindaje flexible en U para la inmunidad a la diafonía- se pueden medir corrientes en rangos de 200 A a 2000 A. El MLX91218 es un sensor monolítico de efecto Hall basado en la tecnología IMC-Hall®. El sensor proporciona una tensión de salida analógica proporcional a la densidad de flujo magnético aplicada en paralelo a la superficie del CI. La característica de transferencia del MLX91218 se ajusta en fábrica en función de la temperatura y es programable (offset, sensibilidad, filtrado, umbral de sobrecorriente interno) durante la calibración del cliente al final de la línea. Con su ancho de banda de 400 kHz y su rápido tiempo de respuesta, está especialmente adaptado para aplicaciones de alta velocidad, como el control de motores, inversores y convertidores, donde se requiere un tiempo de respuesta rápido, debido a la conmutación rápida. Se presenta en un encapsulado SOIC8 e incluye un segundo OCD. Cabe destacar que la función de detección de sobrecorriente en chip permite ahorrar espacio en la placa y costes, al informar de un evento de OCD con salida de drenaje abierto baja activa, que puede ajustarse dentro o fuera del rango de detección lineal de salida.
