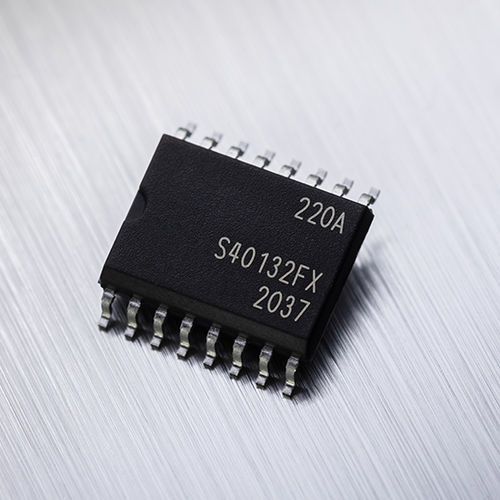

Circuito integrado sensor de medida de corriente de efecto hall MLX91220

fijoPCBDC

sensor de corriente de efecto Hall integrado y aislado con doble OCD, que funciona con una alimentación de 5 V. Características principales Sensor de corriente alterna y continua ajustado de fábrica Tensión de salida analógica ratiométrica o fija Combinación de elemento sensor, acondicionamiento de señal y aislamiento en un encapsulado de montaje superficial en miniatura Descripción del producto El MLX91220 es un sensor de corriente de efecto Hall integrado y aislado con doble OCD, que funciona con una alimentación de 5 V. Es el sensor de corriente integrado todo en uno más sencillo, con el equilibrio adecuado de tamaño reducido, baja impedancia, gran ancho de banda, aislamiento y características más generales. MLX91220 MLX91221 Diagrama de bloques El MLX91220 es un sensor de corriente integrado que detecta la corriente que fluye a través del leadframe del encapsulado y, por lo tanto, minimiza las pérdidas térmicas que se producen con soluciones más estándar. Dentro del encapsulado, la densidad de flujo magnético generada por el flujo de corriente es detectada diferencialmente por dos conjuntos de placas Hall. Como resultado, se minimiza la influencia de los campos perturbadores externos procedentes de la densa electrónica de potencia que rodea al CI. La señal residual se amplifica para proporcionar una tensión de salida analógica lineal de alta velocidad. La proximidad de las placas Hall al conductor de corriente garantiza una elevada relación señal/ruido y una señal precisa a lo largo de la temperatura. Con esta miniaturización, se siguen manteniendo los valores nominales de aislamiento de alta tensión entre el primario y sus conductores opuestos del lado secundario del encapsulado. Los sensores de corriente pueden funcionar en dos modos de medición: modo ratiométrico, dirigido a las aplicaciones que exigen un escalado de la tensión de salida a la alimentación
