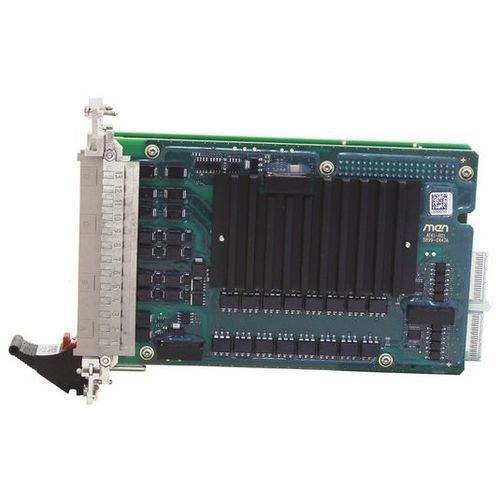

Módulo E/S analógico F405

digitalFGPAde seguridad

El F405 proporciona múltiples funciones de E/S especialmente para la explotación automática de trenes (ATO). Todas las entradas digitales pueden funcionar con GND común o tensión positiva común en el rango de -110 V a +110 V. Las entradas del contador de pulsos pueden utilizarse para conectar un sensor de velocidad y proporcionar medición de frecuencia y distancia, así como detección de dirección, parada y balanceo como funciones incorporadas que están todas integradas en la FPGA. Las salidas digitales de conmutación de lado alto de la placa admiten tensiones de entre 24 V y 110 V. Las salidas analógicas proporcionan el valor de salida como tensión o como corriente. Con su ciclo y longitud de impulso programables, las salidas PWM son adecuadas para, por ejemplo, el control de potencia de motores. El estado de todas las entradas y salidas, así como la indicación de OK y reset, se muestran mediante LEDs en el panel frontal. Compacto y económico Todas las funciones de E/S se encuentran en una tarjeta y se suministran a través de un conector de E/S robusto. Esto reduce el número de tarjetas en el sistema, disminuyendo los costes del sistema y minimizando los costes de mantenimiento y tiempo de inactividad. Componentes probados, disponibilidad a largo plazo Gracias a su diseño basado en FPGA y al uso de núcleos IP y bloques de construcción de hardware de eficacia probada, la placa ofrece un riesgo y un esfuerzo reducidos, así como disponibilidad a largo plazo. Robustez y medidas de seguridad La F405 proporciona un funcionamiento seguro y fiable. En caso de fallos de software o problemas de conexión con el host, la función watchdog pone las salidas en un estado predeterminado. La protección contra polaridad inversa, la protección contra sobrecorriente y la función de lectura de retorno hacen que las salidas digitales sean seguras y robustas en su uso. Diseñado para entornos difíciles
