Tarjeta E/S en serie M47

cPCIVMEFGPA

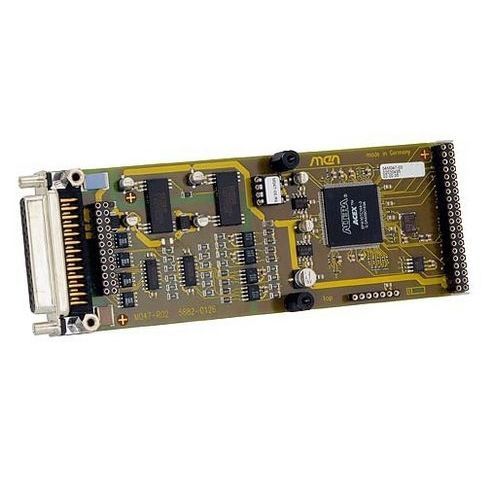

La tarjeta mezzanine M47 es un módulo M de interfaz síncrono serie para la conexión de hasta cuatro sensores a salidas SSI aisladas ópticamente. Las interfaces síncronas serie se utilizan habitualmente para muchos tipos de sensores, como los codificadores rotatorios. La conexión a los sensores se realiza mediante dos señales: un reloj de transmisión y una señal de recepción de datos. Toda la comunicación y decodificación de la señal se realiza en una FPGA. La decodificación Gray y binaria, la velocidad de transmisión y la longitud de palabra son programables para cada canal. El valor actual se puede leer en el DPR en cualquier momento. Además, el M47 dispone de detección de salto de línea. El M47 se basa en el estándar mezzanine ANSI M-Module. Puede utilizarse como extensión de E/S en cualquier tipo de sistema de bus, es decir, CPCI, VME o en cualquier tipo de SBC autónomo. Las tarjetas portadoras M-Module adecuadas en 3U, 6U y otros formatos están disponibles en duagon o en otros fabricantes. CARACTERÍSTICAS sSI de 4 canales y 32 bits Interfaz serie síncrona Interfaz RS422A Comunicación automática Interfaz de usuario de doble memoria intermedia tipo RAM Decodificación gris/binaria para cada canal Detección de salto de línea Entrada de datos de valor absoluto Posibilidad de velocidad de transmisión externa Aislamiento óptico para cada canal -versiones de 40 °C a +85 °C
